Jansen Wavin TS DOQ®
Das Dreischicht-Druckrohr mit hoher Widerstandskraft

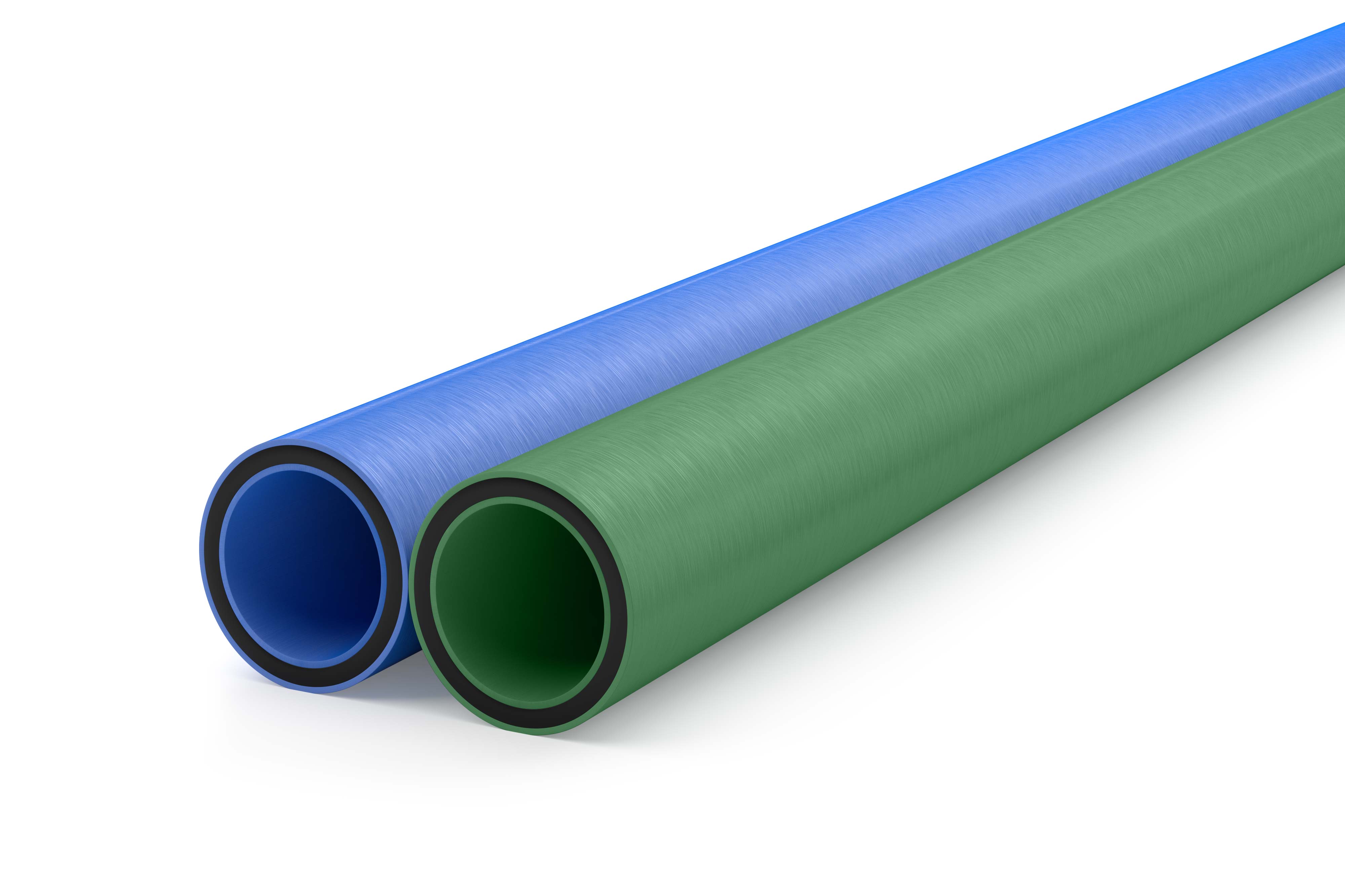

Das koextrudierte Dreischichtrohr bietet bestmögliche Sicherheit gegenüber Riefen und Punktlasten.
Jansen Wavin TS DOQ® besteht aus hochbelastbarem, spannungsrissbeständigem Finathen N 8000 der Werkstoffgruppe PE 100 RC. Dies macht das Dreischichtrohr zum europäischen Marktführer: einerseits in puncto bestmögliche Sicherheit gegenüber Riefen und Punktlasten, andererseits hinsichtlich der dokumentierten Qualitätssicherung des gesamten Herstellungsprozesses. Dazu gehören die Prüfzeugnisse gemäss EN 10204-3.1.
Werkstoffe
Polyethylen PE 100 RC
Aufbau
3-Schicht
Farbe
Blau
Anwendungen
- Trinkwasserversorgung
- Gasversorgung
- Grabenlose Verlegeverfahren
- Erhöhte Sicherheitsansprüche bei hoher Punktbelastung
- Abwasserdruckleitungen
Verlegungsarten
- Grabenlose Verlegung durch Relining
- Spühlbohrungen
- Pflug- und Fräsverfahren
Aussendurchmesser
dn 32 - 315 mm
Länge
- In Stangen à 12 m
- Speziallängen
Ausführungen
- Glattendig
- Mit längskraftschlüssiger Push-Fast Steckmuffe (nicht für Gas)
Nenndruck
- PN 10, S 8 / SDR 17
- PN 16, S 5 / SDR 11
- Auf Anfrage PN 25, S 3,2 / SDR 7,4
- Auf Anfrage PN 40, S 2 / SDR 5
Verbindungstechnik
- Stumpfschweissung (HSS)
- Elektroschweissmuffe (HSM)
- Mit längskraftschlüssiger Push-Fast Steckmuffe (nicht für Gas)
Zulassungen
SVGW-Zulassung 0204 -K 256
- Ab dn 90 mm koextrudierte Dreischichtrohre: Mittelschicht PE 100 RC, Innen- und Aussenschicht N 8000
- Bis dn 75 mm Vollwandrohre aus N 8000
- Wasserdruckrohre mit königsblauer
- Innen- und Aussenschicht bis 16 bar
- Gasdruckrohre mit gelber Innen- und Aussenschicht bis 5 bar
- Abwasserdruckrohre mit grüner Innen- und Aussenschicht bis 16 bar
Jansen Wavin TS DOQ®
in Stangen à 12 m, glattendig
| Nenndruck | Serie / SDR | Dimensionen dn |
| PN 16 | S5 / SDR 11 | 32 - 400 mm |
Jansen Wavin TS DOQ®
in Rollen à 100 m, glattendig
| Nenndruck | Serie / SDR | Dimensionen dn |
| PN 16 | S5 / SDR 11 | 32 - 90 mm |
weitere Dimensionen auf Anfrage
