Janisol Arte 2.0 Türe

Porte Janisol Arte 2.0

Des largeurs de face extrêmement fines et d’excellentes valeurs de performance caractérisent le système en acier à rupture de pont thermique Janisol Arte 2.0, qui permettait jusqu’à présent de fabriquer des fenêtres et des vitrages fixes. La famille Arte s'est maintenant élargie: vous pouvez désormais planifier avec des portes certifiées CE pour l'extérieur et l'intérieur ou utiliser des portes-fenêtres.

  • Design et fonctionnalité
  • Usinage
  • Dimensions
  • Eventail d’applications
  • Famille Janisol Arte
  • Matériaux
  • Références
  • Valeurs de puissance
  • Contact

Janisol Arte 2.0 Webinaire

Inscrivez-vous maintenant pour recevoir l'enregistrement du webinaire:

Nous nous ferons un plaisir de vous faire parvenir les informations qui vous intéressent. Pour cela, nous avons besoin de votre consentement explicite. Nous vous invitons à consulter notre déclaration de confidentialité pour vous informer sur la manière dont nous utilisons et traitons les données personnelles.

Flexibilité maximale –
liberté de conception maximale

  • portes à 1 ou 2 vantaux ouvrant vers l’intérieur et l’extérieur
  • paumelles à visser 3D très fines en acier inox
  • différents matériaux
  • parcloses design en vitrage au silicone et à sec
  • différentes versions de serrures, y compris gâche électrique

Compatible avec les systèmes de fenêtres Arte 2.0 et Arte 66

Formes de seuil sans barrière

Très bonne isolation thermique et acoustique

Usinage –
réglage de la pression d’appui

Valeurs de pression d'appui
17.25 A 1
18.25 A 2*
19.25 B 1
20.25 B 2

* Réglage de base

Une plaque de fermeture – réglage de la pression d’appui

De par ses propriétés matérielles, l’acier présente des tolérances physiques de fabrication. Ces tolérances requièrent de grandes compétences manuelles de la part des usineurs lors de la réalisation de portes, de fenêtres ou de façades, car elles doivent être en partie adaptées pour obtenir une apparence visuelle parfaite.

Sur les portes, malgré un travail exact, il peut arriver que le pêne du vantail ne s’insère pas toujours de manière optimale dans la gâche de fermeture du cadre, à cause de ces tolérances de fabrication, entraînant des retouches laborieuses. Grâce à la nouvelle plaque de fermeture 556.411, Jansen épargne à l’usineur le travail de rectification nécessaire dans ce cas: en quelques gestes, la plaque de fermeture et le logement intérieur tournent de 180°. De par l’agencement excentrique des évidements, il est possible de compenser ainsi jusqu’à 3 mm de décalage.

Fine. Plus fine.

Sur une profondeur de montage de 60 mm, les vantaux et le cadre affichent une largeur de face de seulement 45 mm et 60 mm au total lorsqu’ils s’unissent dans le battement.

60

mm profondeur de montage

45

mm largeur de face

Dimensions maximales.

Portes extérieures et intérieures de tailles d’éléments allant jusqu’à 1250 mm largeur x 2500 mm hauteur par vantail (poids de vantail max. 150 kg)

125

cm largeur

150

kg poids de vantail

250

cm hauteur

Large gamme –
large éventail d’applications

Janisol Arte 2.0 permet la fabrication de portes ouvrant vers l’intérieur ou l’extérieur, avec ou sans partie latérale fixe et/ou imposte.

Il est également possible de réaliser des constructions avec arc bombé ou demi-rond ou des vitrages fixes cintrés, de même que des portes tôlées et des vitrages fixes. Pour l’équipement, vous avez le choix entre une serrure à un pêne, une serrure à un pêne avec verrouillage supérieur ou verrouillage multiple.

  • Aperçu des types
  • Sélection de ferrures
  • Variantes de seuils
  • Variantes de parcloses
  • Gamme de profilés

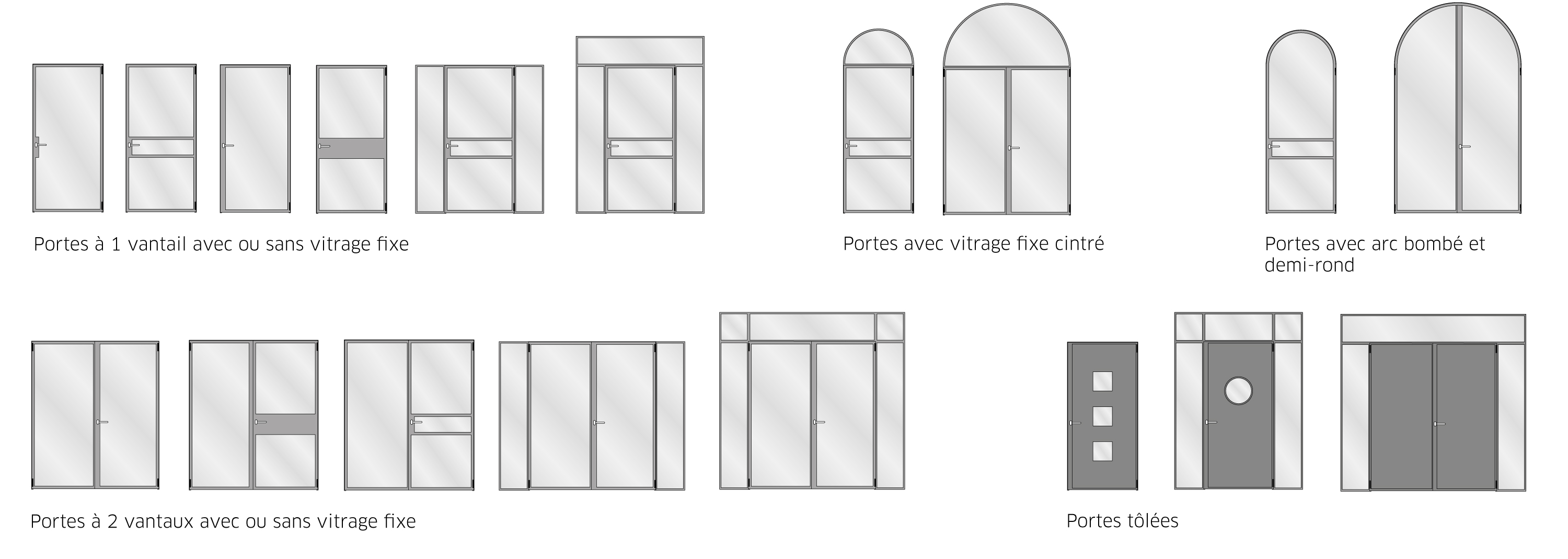

Aperçu des types

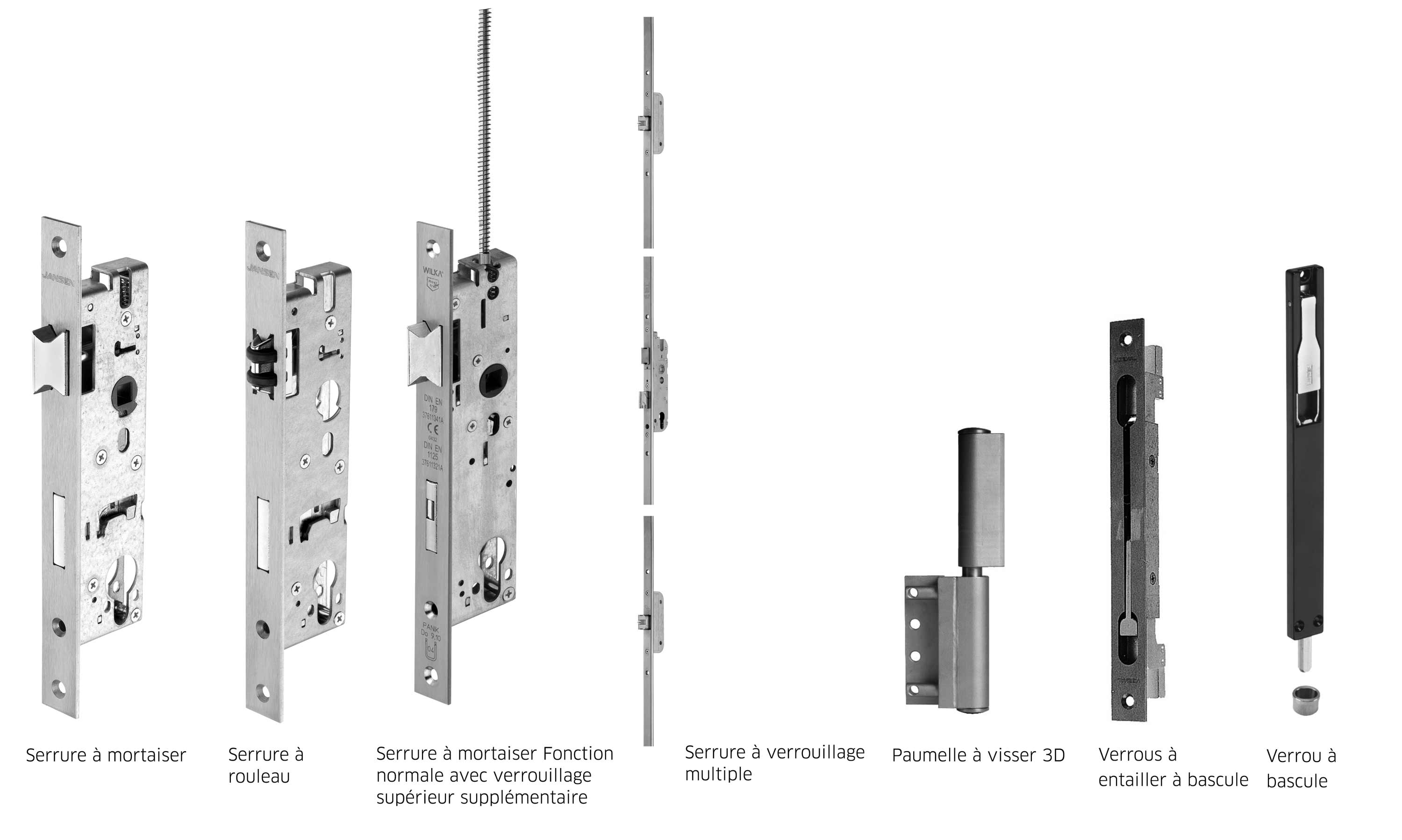

Sélection de ferrures

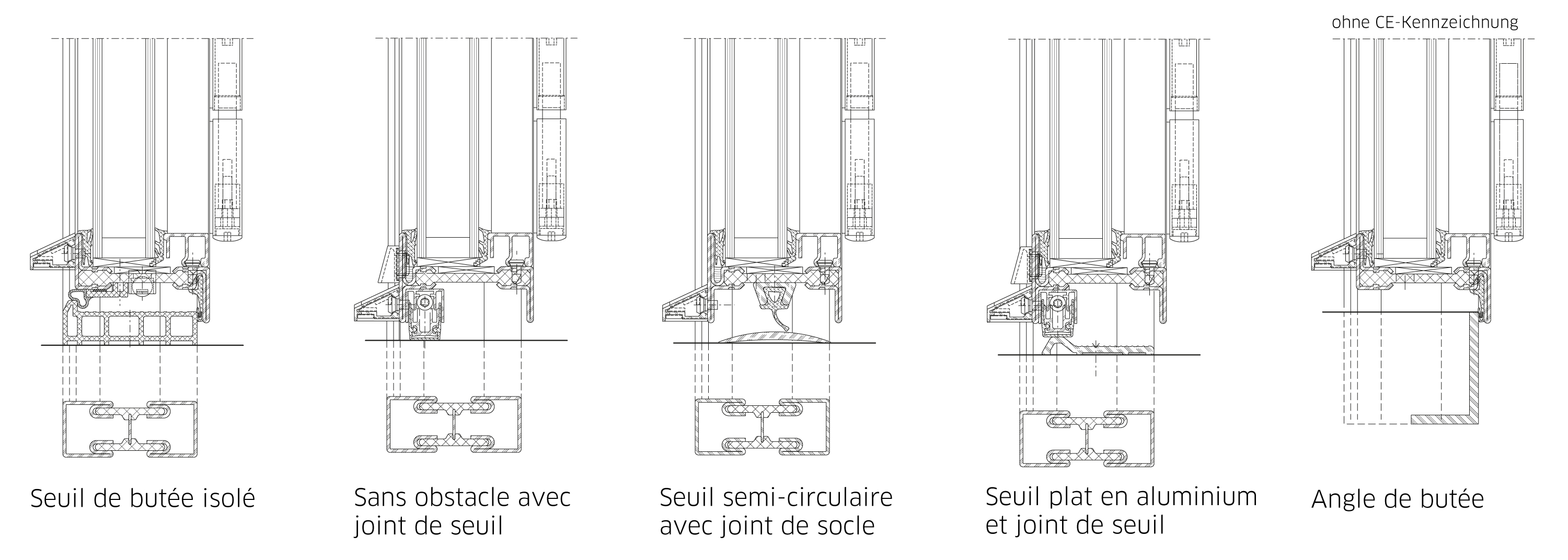

Variantes de seuils

Variantes de parcloses

Gamme de profilés

La famille de systèmes Arte –
pour une gamme cohérente

Avec la porte Arte 2.0, Jansen complète la famille Arte. Là aussi, vous trouverez des nouveautés qui vous permettront d'obtenir un aspect attrayant avec une seule série : la série de fenêtres Arte 2.0 a ainsi été complétée par la porte fenêtre et la fenêtre fixe. Le système de portes Jansen Art'15 et le système de fenêtres Jansen Art'System sont également disponibles en complément.

Porte Janisol Arte 2.0

Porte Janisol Arte 2.0

Portes en acier, acier inox et Corten dotées de largeurs de face très étroites

Fenêtre Janisol Arte 2.0

Fenêtre Janisol Arte 2.0

Système fin de fenêtre en acier pour une rénovation conforme aux exigences de style

Porte coulissante Janisol Arte 2.0

Porte coulissante Janisol Arte 2.0

Un système éprouvé pour les grandes ouvertures

Janisol Arte 66

Janisol Arte 66

Fenêtre oscillo-battante fine constituée de profilés en acier

Trois matériaux –
plus de diversité

Zahnarztpraxis Fischer-Brocks - Jansen AG

© Cornelia Suhan

Zahnarztpraxis Fischer-Brocks - Jansen AG

© Cornelia Suhan

Hof Souburgh - Jansen AG

© Lisette van de Pavoordt / Fotografie

Trulli - Jansen AG

© Claudio Palma

Trulli - Jansen AG

© Claudio Palma

Zahnarztpraxis Fischer-Brocks - Jansen AG

© Cornelia Suhan

Trulli - Jansen AG

© Claudio Palma

Zahnarztpraxis Fischer-Brocks - Jansen AG

© Cornelia Suhan

Trulli - Jansen AG

© Claudio Palma

Trulli - Jansen AG

© Claudio Palma

Barn - Jansen AG

© LUCID

Barn - Jansen AG

© LUCID

Barn - Jansen AG

© LUCID

Valeurs de puissance maximales –
pour une longue durée de vie

La porte Janisol Arte 2.0 a obtenu la classification CE selon la norme produit EN 14351-1 avec d’excellentes valeurs de performance. Elle se distingue en outre par des valeurs d’isolation acoustique allant jusqu’à 45 dB et protège ainsi contre les nuisances sonores indésirables.

Les matériaux utilisés – acier, acier inox et acier Corten – sont extrêmement robustes. Il en résulte des constructions stables et nécessitant peu d’entretien, gages d’une longue durée de vie.

L’extension de la famille de systèmes est compatible avec les systèmes de fenêtres Arte 2.0 et Arte 66. Jansen soutient les bureaux d’architecture et de planification avec des jumeaux numériques (modèles BIM) de tous les systèmes de profilés.


Téléchargez notre produit sous forme de modèle BIM

Essais Valeurs
Largeur de face min. 45 mm (cadre et vantail)
Valeur Uf cadre > 1.9 W/m² K
Épaisseur de verre/panneau max. 47 mm
Isolation acoustique bis 45 dB
Perméabilité à l’air Klasse 4
Étanchéité à la pluie battante 8A
Résistance à la charge du vent Classe C3/B3A3
Fonctionnement permanent Classe 7
Résistance aux chocs Classe 4
Forces de manœuvre Classe 2
Marquage CE oui
Modèle BIM disponible
