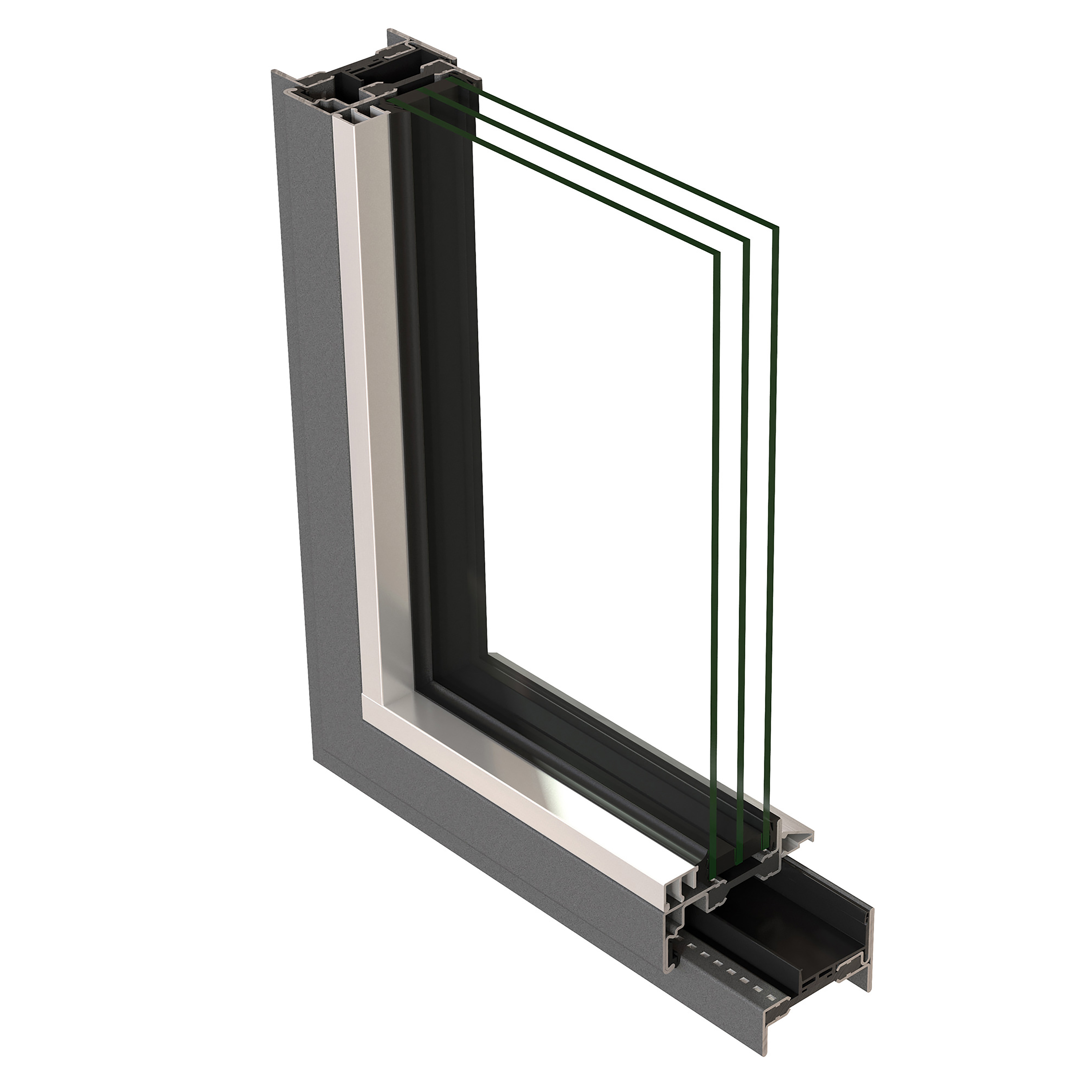

Fenêtre Janisol Arte 66

Fenêtre oscillo-battante fine constituée de profilés en acier

Avec Janisol Arte 66, Jansen complète la gamme par une variante séduisante : la profondeur d'encastrement de 66 mm permet d'utiliser des verres plus épais, et cela, jusqu'à une hauteur de vantail de 2 300 mm. Il est ainsi possible de réaliser aussi le type d’ouverture «oscillo-battant» sur de fins cadres en respectant les exigences particulières de l’entretien de monuments historiques. Grâce à leur ferrure non apparente, ils répondent à l’aspiration des architectes et des projeteurs à une conception continue et à une ligne claire sans défaut optique. La rainure européenne facilite le montage de la ferrure, et le nouveau système de parclose, la pose des éléments de remplissage. La mise en œuvre avec joint encastrable ou vitrage à sec s'effectue de la manière habituelle, comme avec les profilés en acier Janisol et Janisol Arte 2.0, ce qui se traduit par une haute sécurité de traitement.

Avantages

  • Type d'ouverture moderne
  • Compatible avec Janisol Arte 2.0
  • Ferrure invisible
  • Libre choix de la poignée
EPD-Logo 2024: Nachhaltige Produktzertifizierung von Jansen.
  • Détails du produit
  • Coupe en détail
  • Modèls BIM
  • Video

Domaine d'application

  • Rénovation et construction neuve
  • Cloison non porteuse ou en remplacement d'un mur

Matériaux / Surface

  • Acier galvanisé en continu
  • Corten

Types de fenêtre / d'ouverture

  • Fenêtres ouvrant à la française et oscillo-battantes à un et deux vantaux et fenêtres à soufflet à ouverture vers l‘intérieur
  • Fenêtres à soufflet ouvrant vers l'intérieur
    • Loqueteau
    • Ouverture partie imposte
    • Motorisé
    • Avec raccord
  • Vitrage fixe

Matériaux / Surface

  • Acier galvanisé en continu

Types de fenêtre / d'ouverture

  • Fenêtres à la française et oscillo-battantes, à un ou deux vantaux, fenêtres à vantail semi-fixe, ouvrant vers l'intérieur ou l'extérieur
  • Fenêtres à soufflet ouvrant vers l'intérieur
    • Loqueteau
    • Ferme-imposte
    • Motorisé
    • Avec ferrure
  • Vitrage fixe

Caractéristiques techniques particulières

  • Profondeur d'encastrement 66 mm
  • Vantail 70 mm

Largeurs de face très fines

  • Vitrage fixe 30 mm
  • Vantail de fenêtre 28 mm
  • Exécution vantail semi-fixe 76 mm
  • Mise en œuvre simple
  • Dimensions de fenêtre jusqu'à 1 400 x 2 300 mm

Attestations d'essai
Marquage CE selon norme produit EN 14351-1

  • Résistance à la charge du vent C5 (2000 Pa)
  • Étanchéité à la pluie battante jusqu'à la classe 9A (600 Pa)
  • Performance acoustique jusqu'à 47 dB
  • Coefficient de transmission thermique Uf à partir de 1,9 W/m2K
  • Perméabilité à l'air classe 4 (600 Pa)
  • Exigences remplies en matière de capacité de résistance des dispositifs de sécurité
  • EPD (Environmental Product Declaration) disponible
Jansen AG - Coupe en détail Arte 66
Fenêtre Janisol Arte 66

Téléchargements

  • Brochures & informations
    Janisol Arte 66 (5 MB)
  • Brochures & informations
    Brochures & informations (22 MB)

Jansen Docu Center

  • Programme de livraison
    Janisol Arte 66
  • Usinage et montage
    Janisol Arte 66
  • Catalogue d'architecture
    Janisol Arte 66
