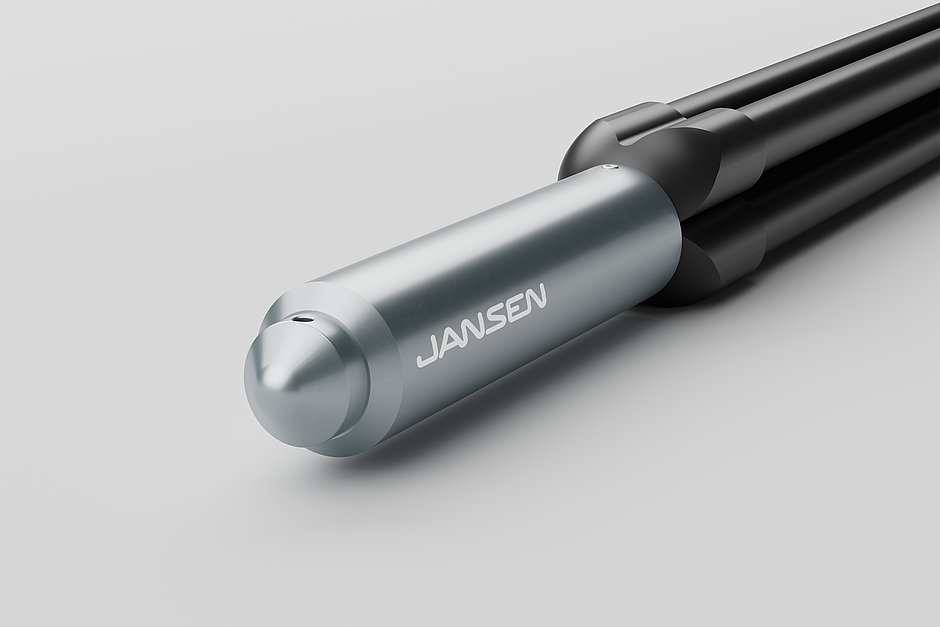

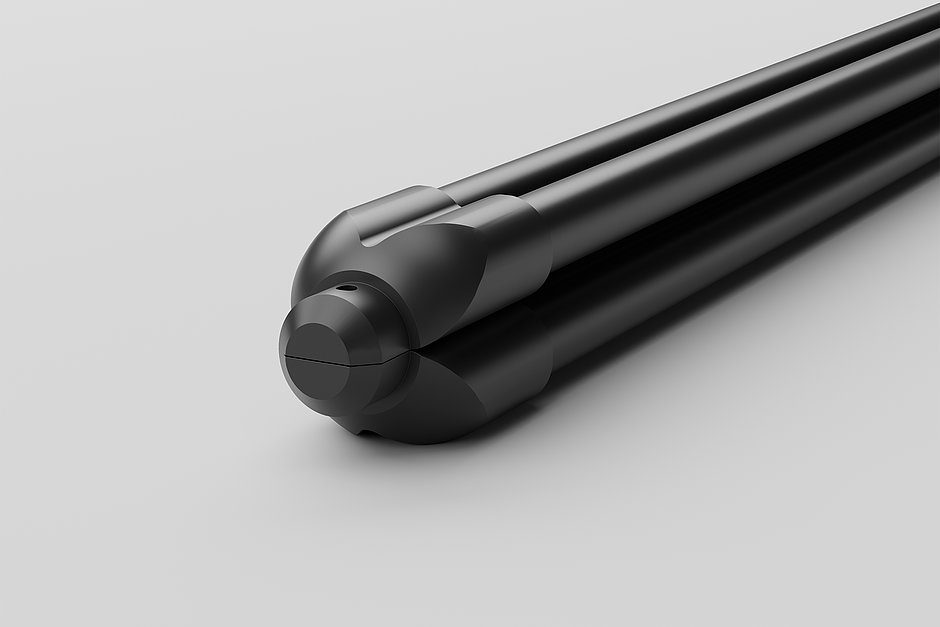

JANSEN geotwin

Die neue Generation Erdwärmesonden

JANSEN geotwin Erdwärmesonden sind standardmässig aus kerbunempfindlichem, hochwertigem PE 100 RC-Material neuester Generation mit innovativen Fertigungstechnologien hergestellt.

Optional können sie auch aus hochtemperaturbeständigen PERT-Material gefertigt werden. Der werksseitig geschweisste Sondenfuss wird mit einem individuellen Werkszeugnis nach EN 10204 ausgeliefert. Jede Sonde ist mittels Seriennummer identifizierbar, dies dient der vollständigen und lückenlosen Rückverfolgbarkeit vom verwendeten Rohmaterial bis zur Baustelle. Die einzigartige, patentierte Doppelrohrwicklung verleiht der JANSEN geotwin ihren Namen.

Zum Webshop

  • Vorteile
  • Produktedetails
  • Dimensionen
  • Druckverlust nominal pro m
  • Video

  • Schnelle und einfache Haspelmontage
  • Gleichmässiges Abwickeln
  • Aussenliegende Rohrenden
  • Kleinster Platzbedarf
  • Teilbarer Sondenfuss
  • Verstärkte Flankenausbildung
  • Muffe-Dorn-Schweissung
  • Hydraulisch optimierter Kanal
  • Rohre aus PE 100 RC neuester Generation

Material

  • PE 100 RC (Polyethylen resistant to crack) oder PE 100 RT (hochtemperaturbeständig)

Ausführungen

  • Dimensionen: 32 - 40 mm
  • Druckstufe: PN 16 - PN 20 (Sicherheitsfaktor: 1.25)
  • Sondenlängen: 50 m - 335 m

Farbe
schwarz

Materialdichte
~ 0.95g/cm3

Rohrrauigkeit
0.03 mm

Empfohlene Mindestverlegetemperatur
-10° C

Zulassungen / Zertifizierungen

  • SKZ Richtlinie HR 3.26
  • SKZ Prüfzeichen A530
  • EN 10204-3.1
  • Material gemäss PAS 1075

Ergänzende Produkte

  • Verpresssuspensionen
  • Injektionsrohre
  • Frostschutz
  • Verteilersysteme
  • Geothermieglattrohre
  • Fittings und Werkzeuge

Dimension Druckstufe Standardlängen Sondenfuss ø Mindestbiegegradien bei 20° C
32 x 2.9 mm
SDR11 / S5
PN 16 60 - 170 m 101 mm 0.65 m
40 x 3.7 mm
SDR11 / S5
PN 16 100 - 300 m 115 mm 0.80 m
40 x 4.5 mm
SDR9 / S4
PN 20 200 - 325 m 115 mm 0.80 m



Lieferprogramm
Informationen zu lagernden Längen und zum Zubehör entnehmen Sie unserer Preisliste. Bei Fragen zu den Anwendungsmöglichkeiten kontaktieren Sie bitte unsere technischen Beratungsmitarbeiter.



JANSEN geotwin, 40 x 3.7 mm und 40 x 4.5 mm

Wobei 40 x 3.7 mm (dunkelgrün) und 40 x 4.5 mm (hellgrün)

Plastic Solutions
Plastic Solutions

JANSEN geotwin, 32 x 2.9 mm

Plastic Solutions
Plastic Solutions
JANSEN geotwin
JANSEN geotwin
JANSEN geotwin
JANSEN geotwin

Downloads

  • Preisliste
    Produktkatalog Geothermie (6 MB)
  • Prospekt und Information
    JANSEN geotwin (2 MB)
  • Erdwärmesonden und -Rohre aus PE100RC 32+40 mm
    SKZ Zertifikat A530 (90 KB)
  • Ausschreibungsunterlagen
    JANSEN Erdwärmesonden (395 KB)
  • Data sheet
    JANSEN geotwin 32 x 2.9mm (995 KB)
  • Data sheet
    JANSEN geotwin 40 x 3.7mm (995 KB)
  • Data sheet
    JANSEN geotwin 40 x 4.5mm (994 KB)
