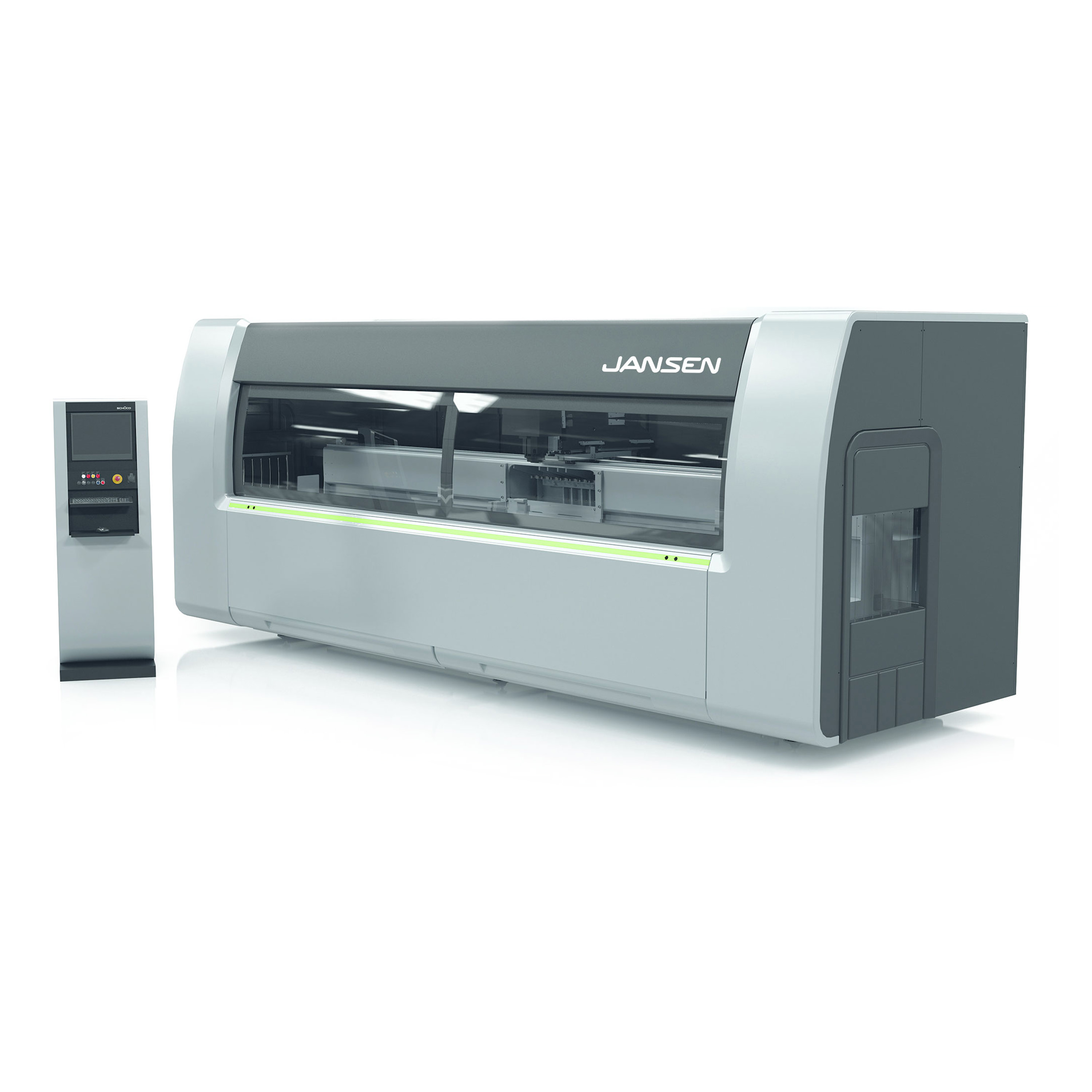

CNC-AF 310

Die AF 310 ist das Ergebnis der Kombination von maximaler Geschwindigkeit und Flexibilität. Bearbeitungslängen von 4 m bzw. Überlängen in zwei Schritten, die 3-Seiten-Bearbeitung und die Vor-Kopf-Bearbeitung lassen einen Einsatz im Bereich der Fenster-, Türen- als auch Schiebeserien zu.

  • Ausstattung
  • Technische Daten
  • Bearbeitungsmerkmale
  • Video

  • 3-Seiten-Bearbeitung von Aluminium- und Stahlprofilen
  • Stahlbearbeitung (S235 bis ca. 3 mm Wandstärke)
  • 8.5 kW Spindel / 13.5 Nm Drehmoment / max. 24.000 1/min / Druckluftgekühlt
  • Netzwerkkarte
  • Eigensteifes Maschinenbett für hohe Beanspruchungen
  • Hauptachsen gleiten auf Präzisionslinearführungen
  • Das Profil wird mittels 5 pneumatischen Spannern fest eingespannt
  • Absolutes Wegmesssystem der Achsen, dadurch keine Referenzfahrt notwendig
  • 2 klappbare Festanschläge für exakte Nullpunktbestimmung, dadurch sind auch Bearbeitungslängen von bis zu 8 m möglich
  • Automatischer Werkzeugwechsler mit 10 Plätzen
  • Die Kühlung der Werkzeuge erfolgt über eine Minimal-Taktsprüheinrichtung
  • Die Achsen werden automatisch über ein zentralisiertes System geschmiert
  • 5 separat angetriebene, positionierbare Spannböcke
  • Späneschubladen
  • Lackierung: RAL 9006 (Weißaluminium), RAL 7016 (Anthrazitgrau)

Bedienung und Ansteuerung

  • Übersichtlicher Bedienterminal mit 19“ TFT-Farbdisplay
  • SchüCam als Maschinensteuerung
  • Windows® als durchgängiges Betriebssystem für SchüCam und JANISoft
  • Maschine wird mit installierter Software geliefert
  • Bearbeitungen für die AF 310 können direkt in der Planungssoftware generiert werden
  • SchüCam auf einem Büro-Rechner einsetzbar
  • Gleiche Bedienung der Software SchüCam an der Maschine wie am Büro-PC
  • SchüCam mit Visualisierung der Profile, Werkzeuge und der Bearbeitung zur Kontrolle sowohl auf einem Büro-PC als auch auf der Maschine
  • Einfache Übernahme der Bearbeitungsdaten durch USB oder über Netzwerk
  • Einfaches, menügeführtes Verändern von Bearbeitungsmakros ohne NC-Programmierkenntnisse
  • Eigenprogrammierung ohne NC- / CNC-Kenntnisse
  • Fernwartungssoftware

Höhe 2325 mm
Tiefe 2100 mm
Breite 5740 mm
Gewicht 3600 kg
Drehzahl 24000 1/min rpm
Leistung 8.5 kW
Spannung 400 Volt
Frequenz 50 Hz
Strom 20 A
Betriebsdruck 6-8 bar
Luftverbrauch 330 NL / Zyklus

Max. Querschnitt (B x H) / Länge 300 x 190 / 4000 mm (bei 130 mm WZ-Länge)
Max. Querschnitt (B x H) / Länge; bei geschwenkter A-Achse 300 x 170 / 4000 mm (bei 150 mm WZ-Länge)
Max. Querschnitt (B x H) / Länge; bei Überlängen und geschwenkter A-Achse 300 x 150 (1301) / 8000 mm (bei 150 mm WZ-Länge)
Max. Profilgewicht 20 kg/Spannbock, Gesamtgewicht max. 100 kg
Max. Profilgewicht; (bei Spannbockverschiebung mit Profil) 12 kg/Spannbock, Gesamtgewicht max. 60 kg
Bewegung: Profilstab / Werkzeug Werkzeug
Max. Anzahl der Profile je Maschinenbestückung 2
Anzahl der Profilfestanschläge 2
Umsetzten der Spannböcke während 2 Bearbeitungsschritten automatisch
Stahlprofilbearbeitung bis 3 mm Wandstärke möglich

1 = Bei vorhandener Werkzeugbruchkontrolle

CNC-AF 310

Downloads

  • Prospekte & Informationen
    Jansen CNC Bearbeitungsmaschine AF310 (3 MB)
