Jansen https://www.jansen.com/de/index.html
Zurück

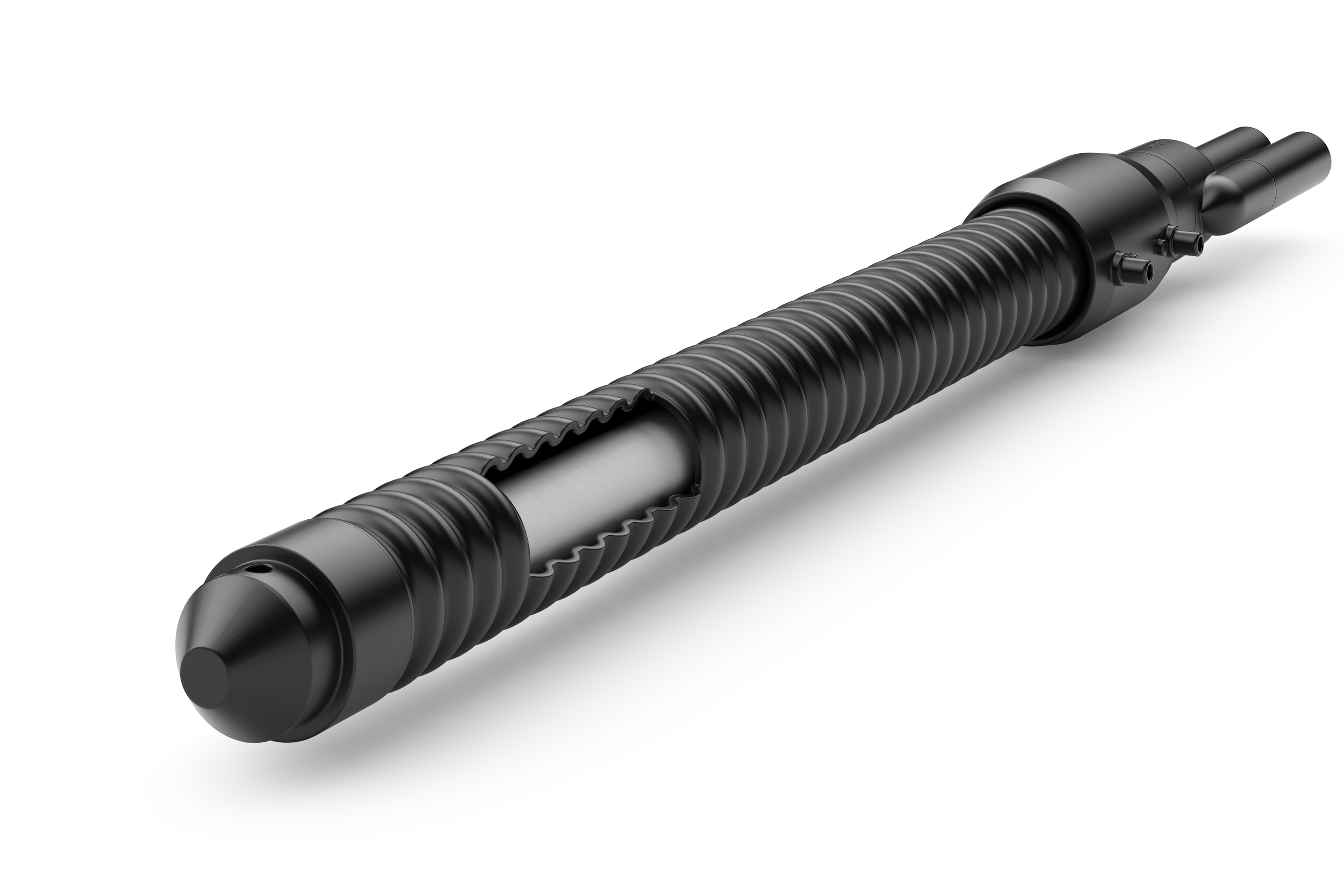

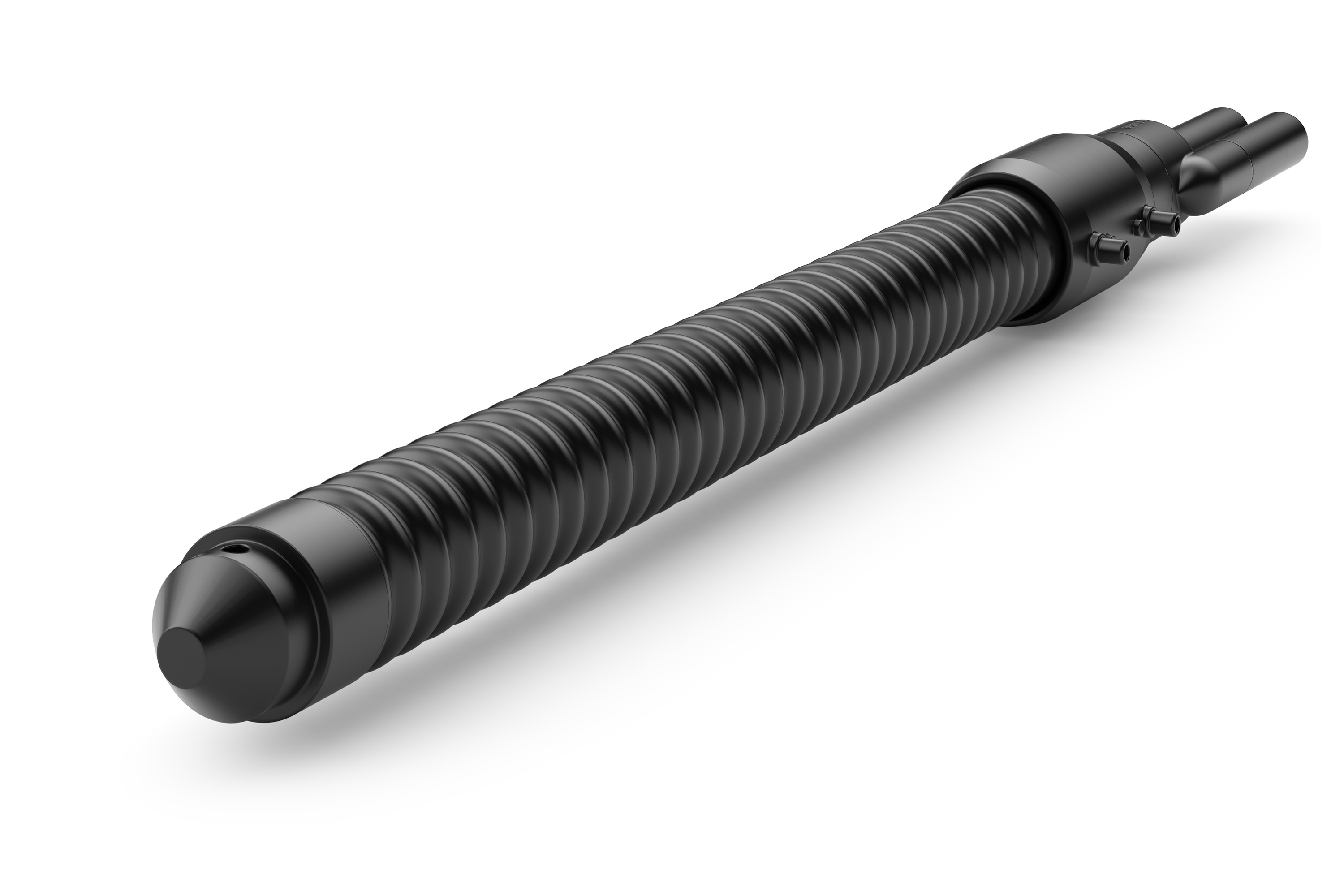

JANSEN powerwave Erdwärmesonden coax

Innovative Technologie für höchste Performance

Einen maximalen Wirkungsgrad bietet die Koaxialsonde JANSEN powerwave coax mit Wellrohrtechnologie. Ihr äusseres Wellrohr ermöglicht eine bessere Energieaufnahme aus dem Erdreich sowie einen sicheren und schnellen Einbau.

JANSEN powerwave coax Erdwärmesonden sind aus kerbunempfindlichem, hochwertigem PE 100 RC-Material der neusten Generation gefertigt. Dank modernster Produktionstechnologien und hochqualifizierten Mitarbeitenden gewährleistet Jansen als Schweizer Hersteller ein qualitativ erstklassiges und langlebiges Produkt, das nach den aktuellen Standards zertifiziert ist und die Anforderungen von SIA 384/6, ÖWAV Regelblatt 207 und VDI 4640 erfüllt. Der werksseitig geschweisste Sondenfuss wird mit einem individuellen Werkszeugnis nach EN 10204 ausgeliefert.

Vorteile

  • Schlankes Design
  • Kleine Geräte
  • Bestens geeignet bei Sanierungen
  • Einfache Anbindung
  • Produktedetails

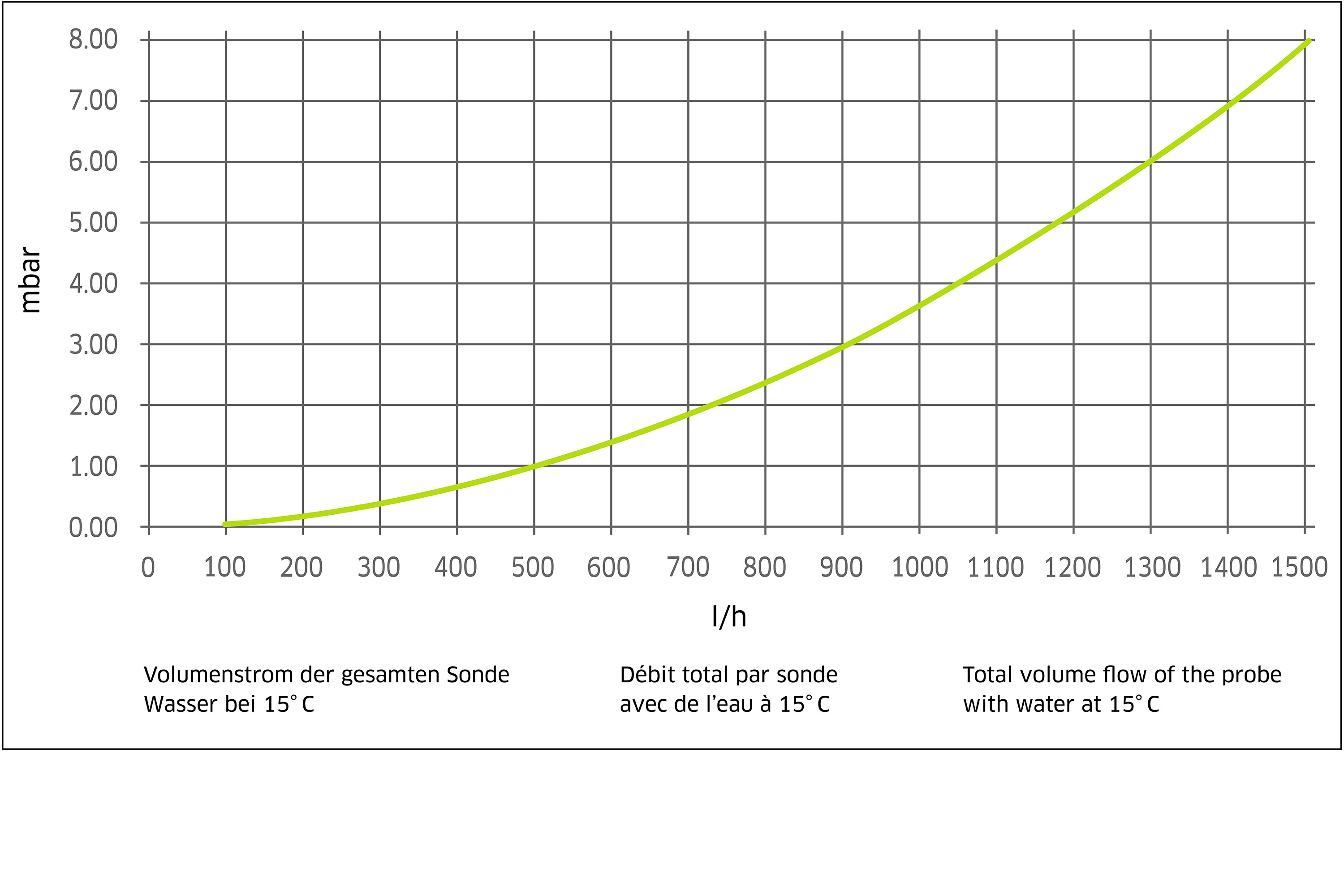

  • Druckverlust nominal pro m
  • Datensatz für EED-Simulation (beta)
  • Video

Zertifizierung
SKZ-HR 3.44, SKZ A698

Material
PE 100 RC

Varianten
Aussenrohr generell mit Sondenfuss werksgeschweisst, Innenrohr wahlweise separat oder ebenfalls vorkomplettiert

Aussenrohr
JANSEN powerwave Wellrohr 63 x 2.9 mm

Wärmedurchgangszahl k2, Wellrohr
~30 W/mK

Innenrohr, Variante Rohr separat
Glattrohr 37 mm

Innenrohr, Variante vorkomplettiert
Glattrohr 32 mm

Mindestbiegeradius
0.45 m @ 20° C

Druckstufe
PN 7.4

Sicherheitsfaktor
1.25

Berstdruck
24.1 bar @ 20° C

Beuldruck
6 bar @ 20° C

Volumen pro Sondenmeter
1.9 l/m

Sondenfuss-Durchmesser
ø 66 mm

Ergänzende Produkte

  • Injektionsrohre PE, 25 und 32 mm
  • Erdsondengewichte
  • Verteilersysteme
  • Rohrzusammenführungen
  • Fittings und Elektroschweissmuffen



Plastic Solutions

Der Datensatz (beta-Version) bildet die Wärmedurchgangseigenschaften von JANSEN powerwave ab. So lassen sich die Hochleistungssysteme in die anerkannte Simulationssoftware EED einfach integrieren – für exakte Planbarkeit, objektive Vergleichbarkeit und Sicherheit.

Jetzt herunterladen

JANSEN powerwave Erdwärmesonden coax
JANSEN powerwave Erdwärmesonden coax

Downloads

  • Flyer & Prospekte
    JANSEN powerwave (6 MB)
  • Flyer & Prospekte
    JANSEN powerwave coax (2 MB)
  • Preisliste Erdwärmesonden CHF
    Erdwärmesonden (2 MB)
  • Preisliste Erdwärmesonden €
    Erdwärmesonden (2 MB)
  • Zulassung
    SKZ Zertifikat A698 (88 KB)
  • Ausschreibungsunterlagen
    JANSEN Erdwärmesonden (267 KB)
  • Einbauanleitung
    Einbauanleitung (498 KB)
