Zurück

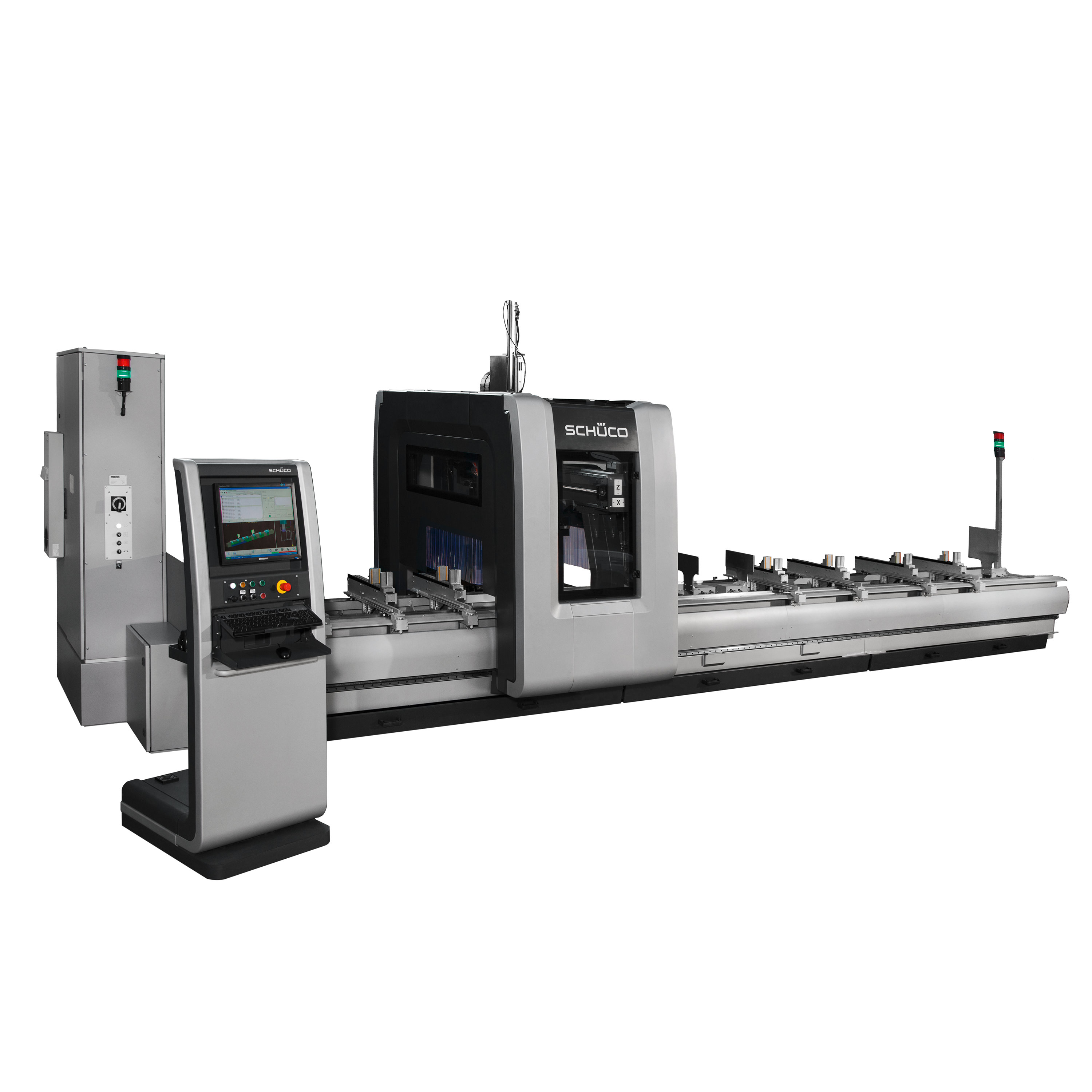

CNC-AF 450

Ein leistungsstarker 7,5 kW Motor und ein automatischer Werkzeugwechsler mit 12 Plätzen ermöglichen das Arbeiten mit grosser Flexibilität.

  • Ausstattung
  • Technische Daten
  • Video

  • 3-Seiten-Bearbeitung von Aluminium- und Stahlprofilen
  • Stahlbearbeitung (S235 bis ca. 5 mm Wandstärke, ohne Vor-Kopf-Bearbeitung)
  • 7,5 kW Spindel / max. 24.000 1/min / Druckluftgekühlt
  • Netzwerkkarte
  • Eigensteifes Maschinenbett für hohe Beanspruchungen
  • Hauptachsen gleiten auf Präzisionslinearführungen
  • Das Profil wird mittels pneumatischer Spanner fest eingespannt
  • Absolutes Wegmesssystem der Hauptachsen
  • 4 klappbare Festanschläge für exakte Nullpunktbestimmung
  • Automatischer Werkzeugwechsler mit 12 Plätzen
  • 3 Betriebsarten:
    • Einzelstab mit Überlänge Profilstabbearbeitungen über die gesamte Bearbeitungslänge von 7200 mm und darüber hinaus.
    • Multi-Stab mit unterschiedlichen Konturen. Mehrere Profilstäbe (bis zu 4 Stäbe) in unterschiedlichen Konturen und Längen
    • Pendelbetrieb mit ASP-System2 Zonen mit je einem Profilstab
  • Automatische Spannbockpositionierung (ASP)
  • Erleichtertes Hineinlegen und Herausnehmen der Profile durch die nach vorn verlagerte Anlagekante
  • Profilanlagen mit Schnellwechselsystem
  • Die Kühlung der Werkzeuge erfolgt über eine Minimal-Taktsprüheinrichtung
  • Die Achsen werden automatisch über ein zentralisiertes System geschmiert
  • Späneschubladen
  • Lackierung: RAL 9006 (Weißaluminium), RAL 7016 (Anthrazitgrau)

Bedienung und Ansteuerung

  • Übersichtliches Bedienterminal mit 19“ TFT-Farbdisplay
  • SchüCam als Maschinensteuerung
  • Windows® als durchgängiges Betriebssystem für SchüCam und JANISoft
  • Maschine wird mit installierter Software geliefert
  • Bearbeitungen für die AF 450 können direkt in der Planungs- und Kalkulations-Software generiert werden
  • SchüCam auf einem Büro-Rechner einsetzbar
  • Gleiche Bedienung der Software SchüCam an der Maschine wie am Büro-PC
  • SchüCam mit Visualisierung der Profile, Werkzeuge und der Bearbeitung zur Kontrolle sowohl auf einem Büro-PC als auch auf der Maschine
  • Einfache Übernahme der Bearbeitungsdaten durch USB oder über Netzwerk
  • Einfaches, menügeführtes Verändern von Bearbeitungsmakros ohne NC-Programmierkenntnisse
  • Eigenprogrammierung ohne NC- / CNC-Kenntnisse
  • Fernwartungssoftware

Höhe 2500 mm
Tiefe 3190 mm
Breite 9660 mm
Gewicht 5800 kg
Drehzahl 24000 1/min rpm
Leistung 7.5 kW
Spannung 400 Volt
Frequenz 50 Hz
Strom 32 A
Betriebsdruck 8 bar
Luftverbrauch 170 NL / Zyklus
CNC-AF 450

Downloads

  • Prospekte & Informationen
    Schüco CNC Bearbeitungsmaschine AF450 (7 MB)

Kontakt

Sind Sie an unseren Maschinen interessiert, oder haben Sie weitere Fragen?

  • +41 71 763 93 70
  • Kontakt
  • Anfrage Maschinenservice
