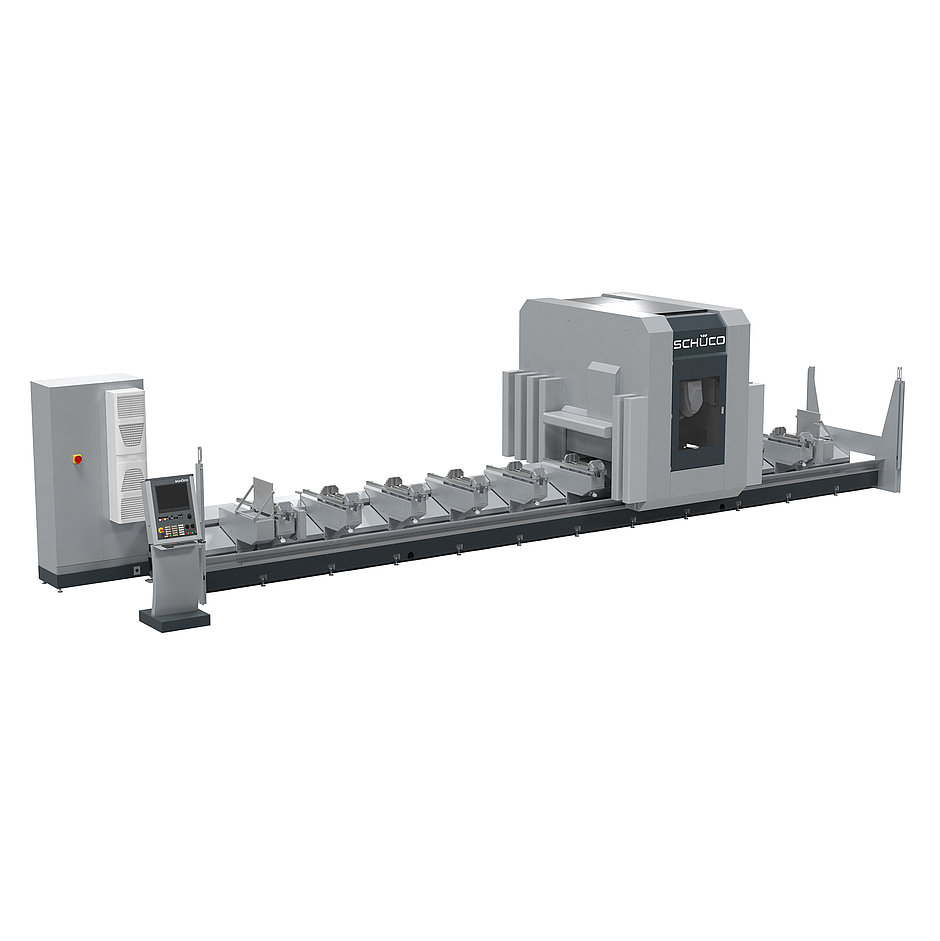

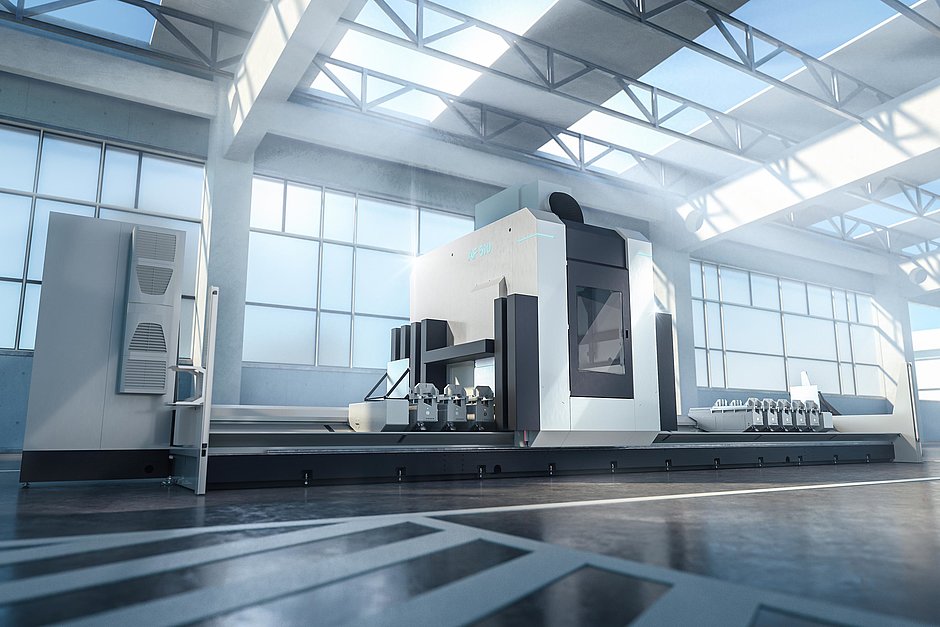

Macchina CNC-AF 510

Massime prestazioni CNC, flessibilità e compatibilità uniche sul mercato fanno della AF 510 la base ideale per qualsiasi lavorazione meccanica. Ingegneria meccanica ad alte prestazioni, sistemi di comando intelligenti, tecnologia degli azionamenti e dei motori di classe superiore garantiscono dinamica e precisione di lavorazione elevatissime. Le prestazioni della AF 510 sono completate da un'ampia gamma di soluzioni per l'integrazione IT. Grazie a queste soluzioni innovative e all'avanguardia la AF 510 assicura il massimo della produttività e della disponibilità. La macchina Schüco AF 510, con lavorazione su 6 lati, è un impianto efficiente per il processo di profili in acciaio e alluminio. Numerose corse di traslazione consentono di raggiungere una lunghezza di lavorazione fino a 7850 mm, inclusa la lavorazione di testa fino a 7300 mm. La AF 510 è stata concepita espressamente per la lavorazione di profili per finestre, porte, facciate, e profili speciali, sia in alluminio che in acciaio.

  • Allestimenti
  • Dati tecnici
  • Video

  • Lavorazione di profili in alluminio e acciaio su 5 lati
  • Lavorazione di profili in alluminio su 6 lati grazie alla testa angolata
  • Lavorazione di profili in acciaio (S235 fino a circa 5 mm di spessore parete)
  • Potenza del mandrino pari a 16 kW
  • Coppia completa già da 1 - 9000 giri/min
  • Il programma di manutenzione remota consente di effettuare la diagnosi a distanza della macchina tramite il servizio clienti Schüco (è necessaria la connessione internet)
  • Sistemi di misurazione assoluta della posizione ad alta risoluzione
  • Posizionamento dell'asse X mediante cremagliera di azionamento a denti obliqui con servomotore
  • Posizionamento degli assi Y e Z mediante vite a circolazione di sfere con servomotore
  • Rotazione in continuo degli assi A e C mediante servo-asse
  • Battuta di misurazione per misurare la lunghezza dei profili
  • Dispositivo di misurazione per misurare l'altezza dei profili
  • 8 morse di fissaggio motorizzate e posizionabili separatamente
  • Lubrificazione centralizzata automatica controllata da PLC
  • Climatizzazione per il raffreddamento dei componenti elettrici all'interno del quadro di comando
  • Pannello di comando chiaro e semplice con schermo TFT touch a colori da 19 pollici
  • Banco macchina saldato, antitorsione
  • Binari-guida temprati e satinati
  • Cassetti di raccolta trucioli sotto il piano di lavorazione
  • Verniciatura: RAL 9006 (bianco alluminio), RAL 7016 (grigio antracite)

Utilizzo e comando

  • Terminale di comando chiaro e semplice con schermo TFT touch a colori da 19 pollici
  • Comando manuale semplice mediante modulo manuale
  • SchüCam utilizzato come sistema di comando per la macchina
  • Sistema operativo Windows ® sia per SchüCam che JANISoft
  • La macchina viene fornita con il software già installato
  • Le lavorazioni da eseguire sulla DC 510 possono essere generate direttamente nel software di progettazione e calcolo JANIsoft
  • Ampia biblioteca di macro per i sistemi di profili Schüco
  • SchüCam utilizzabile su PC da ufficio
  • Stesso utilizzo del programma SchüCam sulla macchina e sul PC da ufficio
  • SchüCam con visualizzazione dei profili, degli utensili e della lavorazione per il comando sia tramite PC da ufficio che direttamente sulla macchina
  • Trasferimento semplice dei dati di lavorazione mediante porta USB, CD o tramite rete
  • Modifica delle macro di lavorazione di semplice esecuzione, con guida a menu e senza conoscenze di programmazione per sistemi NC
  • Linguaggio di programmazione proprietario, senza necessità di conoscenza dei sistemi NC /CNC
  • Aggiornamenti software regolari
  • Software di manutenzione remota


Altezza 2960 mm
Profondità 2700 mm
Larghezza 12835 mm
Peso 12000 kg
Numero di giri 24000 1/min rpm
Potenza 43 kW
Tensione 400 Volt
Frequenza 50 Hz
Corrente 70 A
Pressione operativa 7 bar
Consumo di aria 1000 NL / ciclo
Macchina CNC-AF 510
Macchina CNC-AF 510
