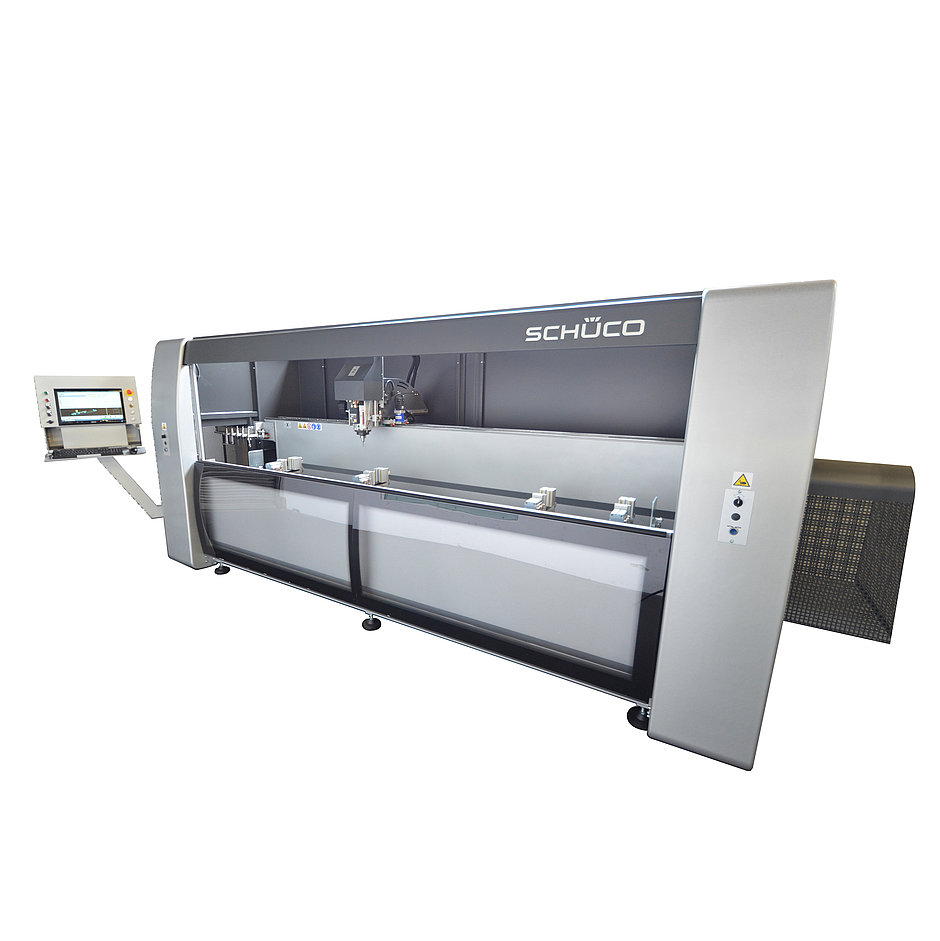

Macchina CNC-AF 250

La AF 250 è una macchina a controllo numerico compatta a 3 assi con tavola rotante ad azionamento pneumatico. Grazie alla possibilità di lavorare pezzi di lunghezza fino a 3,2 m, in due passaggi se fuorimisura, di lavorare su 3 lati e di testa, la macchina è l'ideale per la produzione di finestre e porte.

  • Allestimenti
  • Dati tecnici
  • Video

  • Lavorazione di profili in alluminio e acciaio su 3 lati
  • Lavorazione dell'acciaio (S235 fino a circa 3 mm di spessore parete)
  • Mandrino da 3,8 kW - max. 18'000 giri/min - raffreddato ad aria compressa
  • Scheda di rete
  • Banco macchina antitorsione per elevate sollecitazioni
  • Assi principali che scorrono su guide lineari ad elevata precisione
  • Fissaggio del profilo mediante 4 morse pneumatiche
  • Sistema di misurazione assoluta della posizione degli assi, senza necessità di alcuna corsa di riferimento
  • 2 battute fisse ribaltabili per la determinazione precisa del punto zero grazie alle quali è possibile lavorare pezzi fino a 6,4 m di lunghezza
  • Cambiautensili automatico da 5 posti
  • Raffreddamento degli utensili mediante microlubrificazione a spruzzo sincronizzata
  • 4 morse posizionabili
    • Lo spostamento delle morse avviene attraverso l'unità di lavorazione
  • Vasca di raccolta trucioli integrata nel banco macchina
  • Verniciatura: RAL 9006 (bianco alluminio), RAL 7016 (grigio antracite)

Utilizzo e comando

  • terminale di comando chiaro e semplice con schermo TFT a colori da 19 pollici
  • Il programma di progettazione e calcolo è al contempo il sistema di comando della macchina
  • Sistema operativo Windows ® sia per SchüCam che JANISoft
  • La macchina viene fornita con il software già installato
  • Le lavorazioni da eseguire sulla AF 250 possono essere generate direttamente nel software di progettazione
  • SchüCam utilizzabile su PC da ufficio
  • Stesso utilizzo del programma SchüCam sulla macchina e sul PC da ufficio
  • SchüCam con visualizzazione dei profili, degli utensili e della lavorazione per il comando sia tramite PC da ufficio che direttamente sulla macchina
  • Trasferimento semplice dei dati di lavorazione mediante porta USB o tramite rete
  • Modifica delle macro di lavorazione di semplice esecuzione, con guida a menu e senza conoscenze di programmazione per sistemi CNC
  • Linguaggio di programmazione proprietario, senza necessità di conoscenza dei sistemi NC /CNC
  • Software di manutenzione remota


Altezza 1990 mm
Profondità 1640 mm
Larghezza 5280 mm
Peso 2200 kg
Numero di giri 18000 1/min rpm
Potenza 3.8 kW
Tensione 400 Volt
Frequenza 50 Hz
Corrente 16 A
Pressione operativa 7 bar
Consumo di aria 30
Macchina CNC-AF 250

Downloads

  • Prospekte & Informationen
    Schüco CNC Bearbeitungsmaschine AF250 (500 KB)
