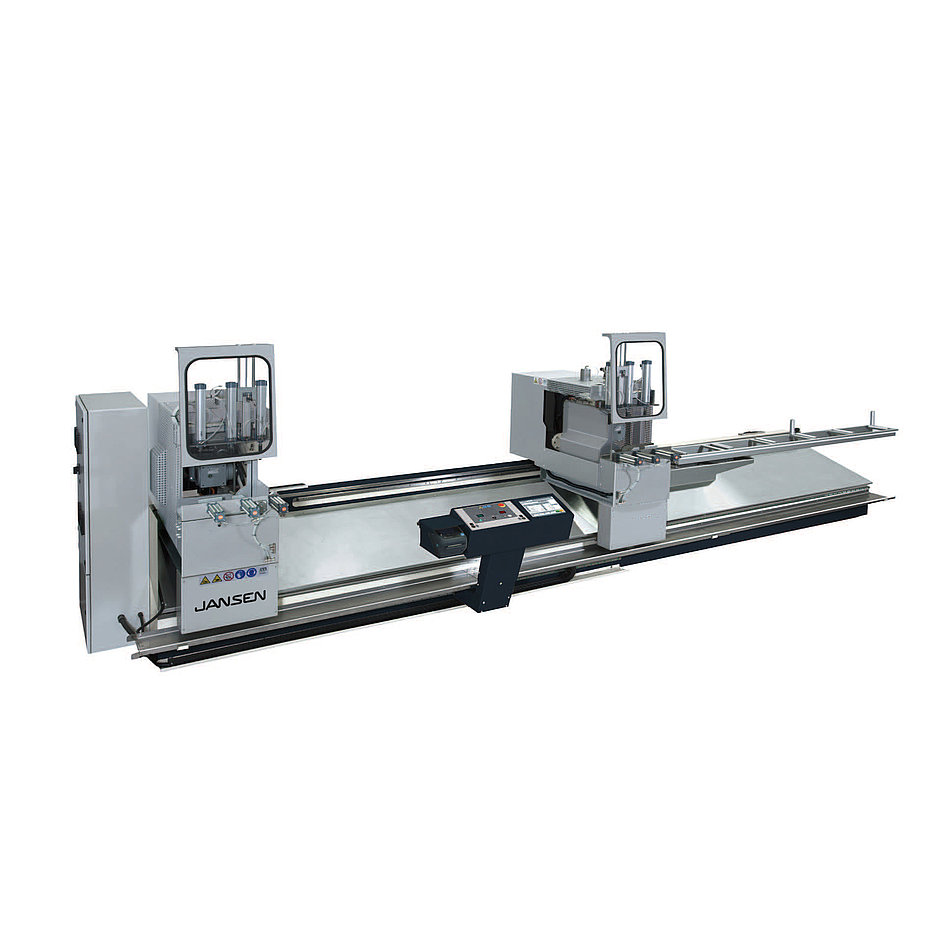

Tronçonneuse double tête de profilés PDG Steel 400

La tronçonneuse double tête de profilés PDG Steel 400 pour profilés en acier garantit des performances de sciage fiables malgré la sollicitation élevée. La vitesse d’avance et la profondeur d’entaille de l’avance à commande CNC peuvent être réglées individuellement. La commande de la machine s’effectue directement depuis le logiciel de conception et de calcul.

  • Caractéristiques et équipement
  • Caractéristiques techniques

  • Exécution: commande CNC à 7 axes
  • Intégration via stick USB et réseau
  • Socle de la machine monobloc, à rigidité intrinsèque en exécution inclinée
  • 2 lames de scie Ø 400 mm
  • Diamètre de l'arbre porte-lame Ø 40 mm
  • Puissance motrice moteur de scie 2 x 4,5 kW
  • Vitesse de rotation des lames de scie 40 à 250 tr/min, en continu
  • Couple constant grâce à des moteurs sans brosse à commande par convertisseur de fréquence
  • Régulation de la vitesse d'avance en fonction de la charge
  • Inclinaison vers l'extérieur des têtes de scie jusqu'à 45°, vers l'intérieur 45°
  • Inclinaison en continu des têtes de scie grâce à des servomoteurs
  • Tête de scie de droite déplaçable avec positionnement automatique
  • Vitesse max. de déplacement tête de scie mobile 20 m/min
  • Amenage à rouleaux mobile (2500 mm)
  • Avance de la scie à commande CNC
  • Vitesse d’avance réglable
  • Profondeur d’entaille réglable
  • Retour rapide
  • 1 support de profilé à sortie automatique
  • Déplacement automatique sans coupe (aération) des lames de scie après la coupe en déplaçant les tables d'amenée des profilés
  • 6 dispositifs de serrage horizontaux (pneumatiques)
  • 6 dispositifs de serrage verticaux (pneumatiques) à gestion automatique pour les coupes en angle de 45° à 135°
  • Lubrification de la coupe par microgouttes ou refroidissement par circulation
  • 2 pistolets à air comprimé avec flexible
  • Hauteur de travail env. 990 mm
  • Fonction grandes et petites longueurs de coupe
  • Commande PC
  • Protection du travail: capot de protection de la zone de travail avec regard s’ouvrant automatiquement
  • Peinture: RAL 9006 (aluminium blanc), RAL 7016 (gris anthracite)

Hauteur 1700 mm
Profondeur 1800 mm
Largeur 8800 mm
Poids 2800 kg
Longueur de coupe 5000 mm
Puissance 2 x 4,5 kW
Tension 400 Volt
Fréquence 50 Hz
Courant 16 A
Pression de service 7 bar
Consommation d'air 50 NL / cycle
Tronçonneuse double tête de profilés PDG Steel 400
