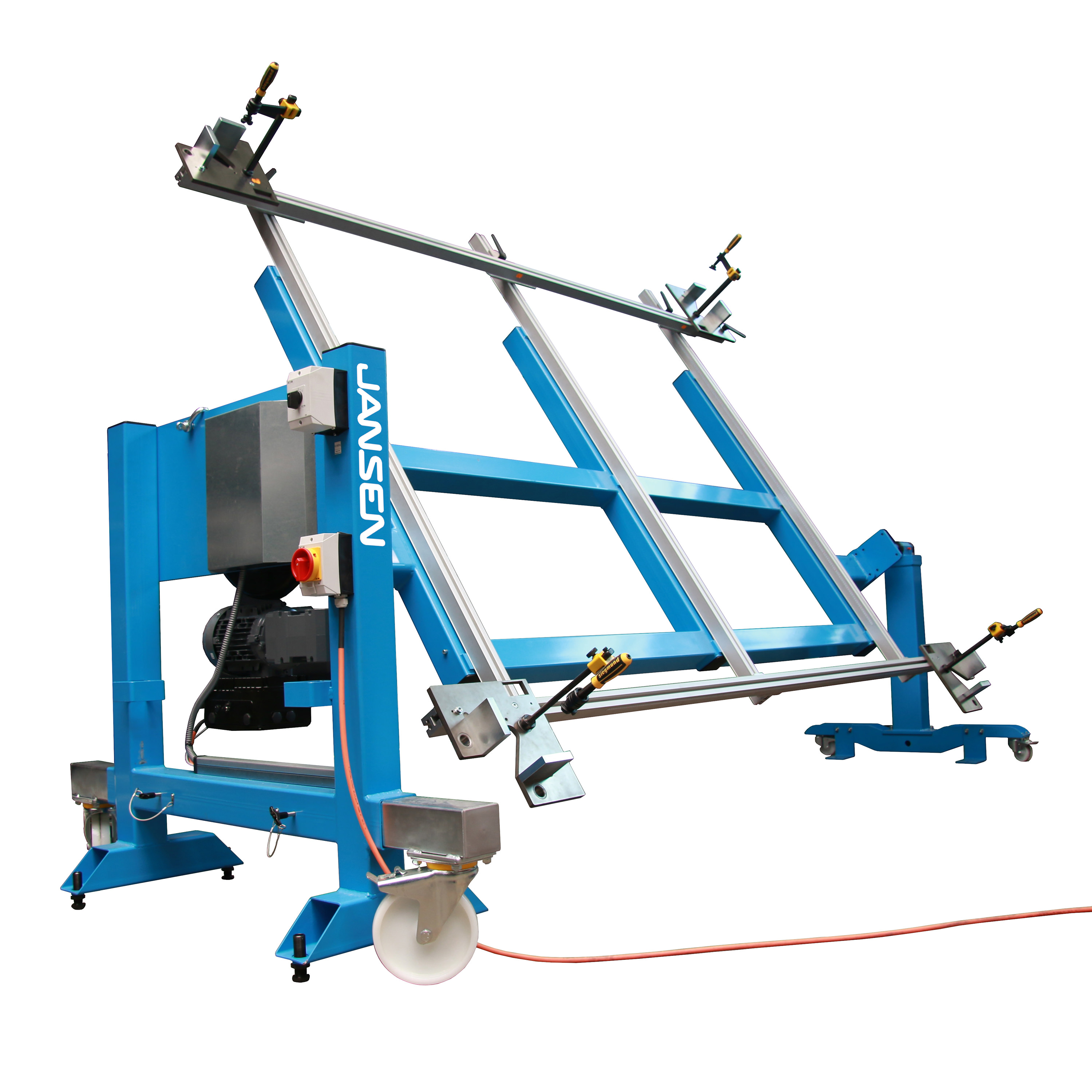

Gabarit de soudage pour cadre RSL 3025 Jansen

Le gabarit de soudage pour cadre RSL3025 Jansen peut accueillir des structures métalliques et cadres de tout type. Ses plaques de support stables et de grande dimension en font un outil extrêmement polyvalent. Son utilisation par une seule personne génère un gain de temps très important.

  • Avantages
  • Données techniques

  • Faible encombrement en dehors des périodes d’utilisation grâce au logement rotatif motorisé
  • En position verticale, le RLS3025 peut être roulé sur le côté, générant un gain de place
  • Le gabarit de soudage pour cadre RSL 3025 Jansen réduit les temps de passage dans la fabrication
  • Le gabarit de soudage pour cadre RSL 3025 Jansen permet l’intervention d’une seule personne sur la pièce, ce qui réduit les coûts
  • Grâce à la rotation du gabarit autour de son axe, il n’est plus nécessaire de tourner la pièce
  • Le gabarit de soudage pour cadre RSL 3025 Jansen se range de manière compacte. Ses roulettes permettent son déplacement dans la halle sans recours à un chariot élévateur (déplacement manuel)
  • Montage simple
  • Alignement simple sur les angles de serrage
  • Aucune machine supplémentaire nécessaire pour la fixation de la pièce
  • Dimensions plus importantes possibles
  • Poids plus élevés possibles
  • Stabilité élevée

Hauteur 3 m (en position verticale)
Longueur 4 m
Largeur 3 m
Poids total 620 kg
Capacité de charge 200 kg
Charge utile 200 kg

Autres caractéristiques :

  • Roulettes amovibles
  • Encombrement env. 12m2
  • Hauteurs de profilés jusqu’à 100mm
  • Rotation électrique à 225°
  • Mobile sur roulettes
  • Plaques de serrage en acier nitruré
  • Taille d’élément minimale 550 mm x 550 mm
  • Taille d’élément maximale 2 500 mm x 3 000 mm
  • Taille d’élément optionnelle (sur demande)
  • Unité de mesure numérique optionnelle
  • Possibilité d’extension au soudage automatisé avec robots

Tailles d’éléments possibles:

  • Min. 550 x 550 mm
  • Max. 2500 x 300 mm
  • Tailles spéciales possibles (y c. supérieures à 3 m)
Gabarit de soudage pour cadre RSL 3025 Jansen

Jansen Docu Center

  • Manuel d'utilisation
    Gabarit de soudage pour cadre RSL 3025
