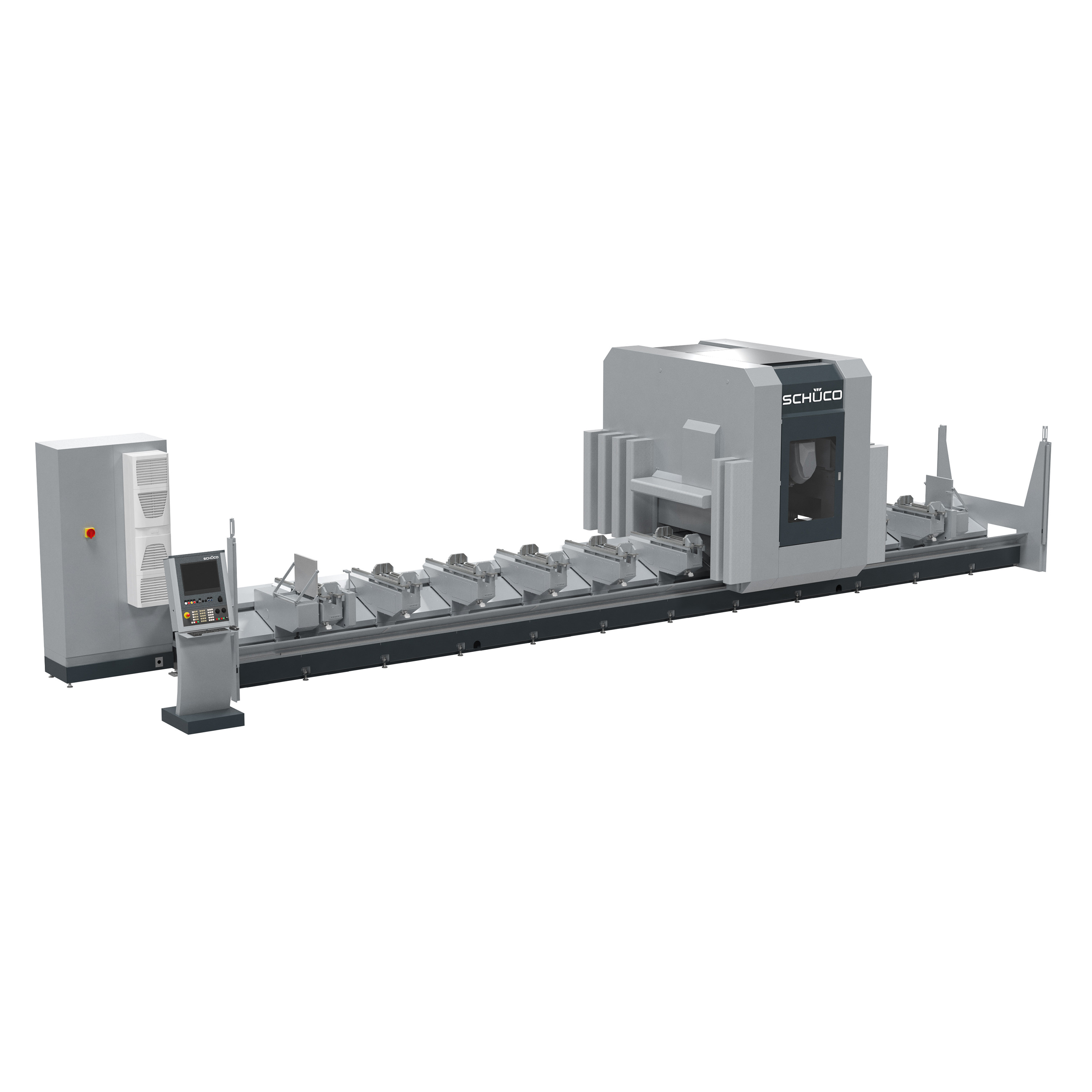

CNC-AF 500

L’AF 500, avec un maximum de performance CNC, une flexibilité et une ouverture uniques sur le marché, sert de base à presque toutes les tâches dans le domaine de la construction métallique. Une construction mécanique performante, des commandes intelligentes et une technologie des entraînements et des moteurs hors du commun assurent une dynamique et une précision d’usinage inégalées. L’AF 500 est complétée par une vaste gamme de solutions pour l’intégration informatique. L’AF 500 assure un maximum de productivité et de disponibilité grâce à ces solutions innovantes et porteuses d’avenir. La machine Schüco AF 500 est, avec son usinage sur 6 faces, une machine d’usinage efficace de profilés en aluminium et en acier. Des déplacements suffisants autorisent une longueur d’usinage pouvant atteindre 7’850 mm, avec usinage en bout jusqu’à 7’300 mm max. L’AF 500 a été spécialement développée pour l’usinage de profilés de fenêtres, de portes, de façades et spéciaux en aluminium et en acier.

  • Équipement
  • Caractéristiques techniques
  • Vidéo

  • Usinage sur 5 faces de profilés en aluminium et acier
  • Usinage sur 6 faces de profilés en aluminium possible grâce à une tête angulaire
  • Usinage de profilés en acier (S235 jusqu'à env. 5 mm d’épaisseur)
  • Puissance de la broche 16 kW
  • Couple de rotation complet dès 1 − 9000 tr/min
  • Le logiciel de maintenance à distance permet le diagnostic à distance de la machine par le Service Après Vente Schüco
  • Systèmes de mesure de déplacement absolu haute résolution
  • Positionnement avec servomoteur de l’axe X par une crémaillère d'entraînement hélicoïdale trempée
  • Positionnement des axes Y et Z par une vis à bille à servomoteur
  • Pivotement en continu des axes A et C via servo-axe
  • Butée de mesure pour mesurer les longueurs de profilé
  • Dispositif de mesure pour mesurer les hauteurs de profilé
  • 8 chevalets de serrage positionnables, à entraînement séparé
  • Lubrification centralisée automatique à commande API.
  • Système de climatisation pour le refroidissement des composants électriques dans l’armoire de commande
  • Pupitre de commande avec écran tactile couleur TFT de 19“
  • Socle de la machine dans construction soudée à rigidité intrinsèque
  • Rails de guidage trempés et meulés
  • Bacs à copeaux sous la zone d'usinage
  • Peinture: RAL 9006 (aluminium blanc), RAL 7016 (gris anthracite)

Manipulation et commande

  • Pupitre de commande clair avec écran tactile couleur TFT de 19“
  • Commande manuelle simple par appareil de commande manuelle
  • SchüCam comme commande de machine
  • Windows ®  pour système d’exploitation général pour SchüCam et SchüCal
  • La machine est livrée logiciel installé
  • Les usinages pour la DC 500 peuvent être directement générés dans le logiciel de conception et de calcul JANIsoft
  • Importante bibliothèque de macros pour les systèmes de profilés Schüco
  • SchüCam utilisable sur un ordinateur de bureau
  • Même commande du logiciel SchüCam sur la machine que sur le PC au bureau
  • SchüCam avec visualisation des profilés, des outils et de l’usinage pour contrôle tant sur un PC de bureau que sur la machine
  • Transmission simple des données d’usinage via DC, USB ou réseau
  • Modification simple, guidée par menu de macros d’usinage sans connaissances de programmation NC
  • Programmation propre sans connaissances NC / CNC
  • Mises à jour régulières des logiciels
  • Logiciel de maintenance à distance

Hauteur 3900 mm
Profondeur 5500
Largeur 15000 mm
Poids 12000 kg
Vitesse de rotation 24000 tr/min rpm
Puissance 16 kW
Tension 400 Volt
Fréquence 50 Hz
Courant 75 A
Pression de service 6.5 bar
Consommation d'air 100 NL / cycle
CNC-AF 500
