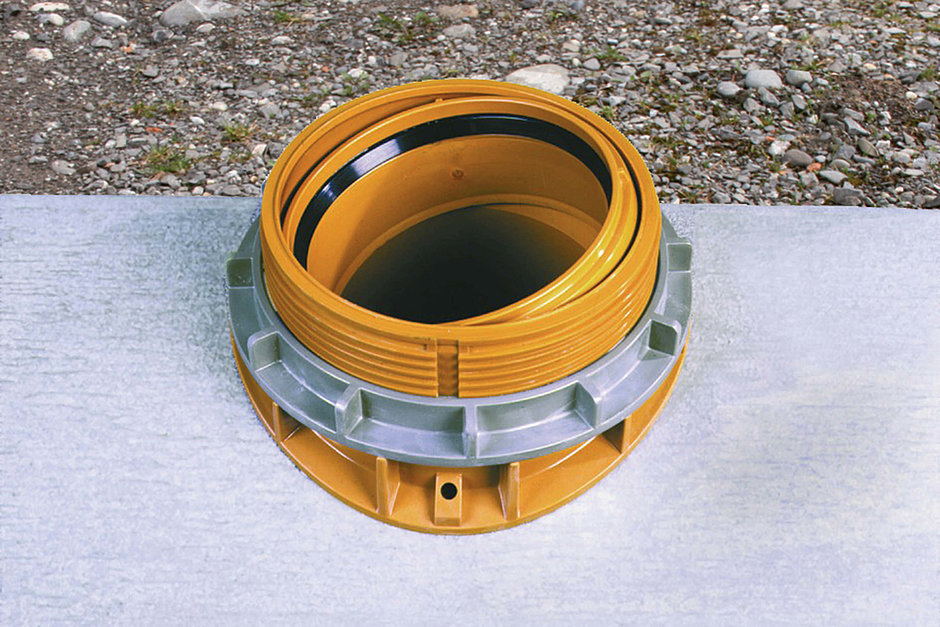

Raccordo a sella Fabekun

Con i raccordi a sella Fabekun è possibile realizzare in maniera semplice collegamenti a tubi di reti fognarie già in opera, sia a pareti sottili che spesse.

Il raccordo a sella Fabekun è adatto per allacciamenti laterali su condotte fognarie principali dalle pareti spesse, ad esempio in calcestruzzo, in gres o fibrocemento. I tubi in PP, PE e PVC-U vengono collegati a tenuta con un angolo di 90°. Lo snodo sferico integrato garantisce flessibilità e articolabilità elevate.

Vantaggi

  • Montaggio semplice e rapido
  • Costi contenuti
  • Assenza di tensioni
  • Adattabile
  • Minima scopertura della
  • condotta fognaria
  • Nessuna interruzione o perdita di funzionalità a carico della condotta principale
  • Certificazione Qplus Connex 19019
  • Certificazione Qplus Fabekun 19014







  • Dettagli del prodotto
  • Dimensioni

Materiali
Diversi tipi di plastiche

Applicazioni

  • Allacciamento a tubi con parete spessa di reti fognarie già in opera

Campo d'impiego

  • Raccordo a sella per diametri della condotta principale variabili da 200 a 1’500 mm
  • Giunto VPC per tubi con diametro esterno variabile da 102 a 690 mm

Omologazioni

  • Connex: certificazione Q-Plus no. 19019
  • Fabekun: certificazione Q-Plus no. 19014

Raccordo a sella Connex

Condotta principale de Collegamento DN Foro Min. spessore parete tubo principale
250 - 1800 mm 160 mm 200 mm 30 mm
400 - 2400 mm 200 mm 257 mm 50 mm



Raccordo a sella Fabekun

Downloads

  • Panoramica del sistema
    Drenaggio urbano (17 MB)

Referente Drenaggio urbano
