JANSEN shark

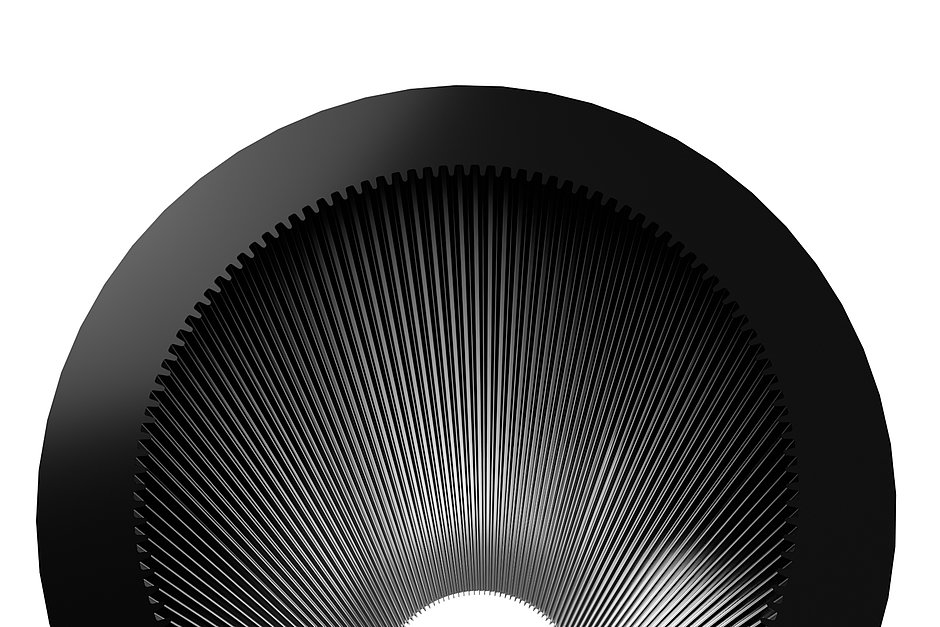

Tecnologia dei tubi intelligente: raffinata simbiosi tra natura e tecnologia

Con oltre 60 anni di esperienza nello sviluppo e nella produzione di innovativi sistemi in materiale plastico Jansen, in qualità di impresa industriale svizzera, è garanzia non solo di alta qualità e precisione ma anche di soluzioni innovative ad alto contenuto tecnologico. Grazie a un'intensa attività di ricerca nel campo della dinamica dei fluidi, Jansen ha portato l'efficienza dei sistemi geotermici a nuovi livelli di eccellenza.

In collaborazione con l'Istituto per le tecnologie energetiche presso la Hochschule Rapperswil «IET/HSR» Jansen ha sviluppato un tubo in plastica che imita l'effetto di riduzione dell'attrito della superficie della pelle dello squalo: la tecnologia JANSEN shark. La struttura interna del tubo è adattata in modo ottimale al comportamento della salamoia circolante e favorisce una notevole riduzione della resistenza idraulica.

  • Dettagli prodotto
  • Vantaggi
  • Applicazioni
  • Video

Materia prima
Materia prima PE 100 RC (polietilene resistant to crack)
secondo PAS 1075

Temp. funzionam. in continuo
da -20° C a +40° C

Temp. min di posa consigliata
-10° C

Dimensioni

Dimensione Livello pressione Capacità per metro di tubo
32 x 2.9 mm PN 16 0.517 l
40 x 3.7 mm PN 16 0.802 l
40 x 4.1 mm PN 18 0.762 l
40 x 4.5 mm PN 20 0.725 l
50 x 4.6 mm PN 16 1.255 l
50 x 5.6 mm PN 20 1.135 l
50 x 6.9 mm PN 25 0.988 l
50 x 7.9 mm PN 30 0.881 l



Plastic Solutions

Portata di pompaggio ridotta

Rispetto ai comuni tubi lisci la perdita di pressione può essere ridotta del 7%. Questo ha un effetto positivo immediato sulla portata di pompaggio necessaria e quindi sul consumo di energia della pompa di circolazione. A seconda della curva del grado di efficienza della pompa della salamoia, i sistemi con tecnologia JANSEN shark possono risparmiare tra il 10% e il 15% di energia.


Plastic Solutions

Progetto termico normale

La maggiore estensione della superficie dello scambiatore di calore all'interno del tubo porta, anche nei tubi con livello di pressione più elevato e quindi con un maggiore spessore della parete del tubo, a un flusso termico solitamente eccellente. Pertanto la fase di progettazione e di posa avviene in modo sicuro e senza problemi con valori caratteristici normali.


Plastic Solutions

Modalità di movimentazione usuali

Le dimensioni dei tubi per geotermia JANSEN shark corrispondono a quelle dei tubi comuni. La materia prima utilizzata, PE 100 RC di qualità superiore, garantisce la massima facilità di giunzione, ad es. con l'aiuto di manicotti elettrosaldabili. La posa avviene, come sempre, in tutta semplicità e sicurezza.


Plastic Solutions

Riempimento più conveniente

La superficie interna modificata richiede un volume di riempimento inferiore. Pertanto nell'insieme serve meno fluido termovettore. Gli antigelo sono costosi. Nei sistemi geotermici JANSEN shark anche il riempimento con antigelo è più conveniente all'incirca del 4% rispetto ai normali tubi lisci.

  1. Sonde geotermiche
    Con la tecnologia JANSEN shark le sonde geotermiche di qualsiasi profondità ed esecuzione presentano una minore perdita di pressione. Nelle sonde geotermiche profonde tendenzialmente è possibile utilizzare dei tubi di dimensione inferiore, perché la tecnologia JANSEN shark compensa direttamente la maggior perdita di pressione legata all'incremento della lunghezza della sonda. Oltre ad aumentare l'efficienza della pompa di circolazione, ridurre i costi di esercizio e semplificare la posa, ciò ha un effetto positivo sui costi di investimento complessivi.
  2. Linee di collegamento
    Le linee per il collegamento delle sonde geotermiche alla pompa di calore possono provocare, in caso di utilizzo dei normali tubi lisci, fino a un terzo delle perdite di pressione complessive. Anche questi tubi possono essere realizzati con la tecnologia JANSEN shark per migliorare significativamente l'efficienza totale dell'impianto. I costi operativi vengono così ridotti al minimo e il tempo di ammortamento accorciato.
  3. Collettori geotermici
    Anche i collettori orizzontali presentano una perdita di pressione inferiore. Con i tubi per collettore JANSEN shark è possibile realizzare senza problemi dei circuiti più lunghi per la circolazione della salamoia. Questo porta ad una posa più semplice e un sistema di distribuzione più piccolo e quindi economico.

JANSEN shark
JANSEN shark
JANSEN shark
JANSEN shark
JANSEN shark
JANSEN shark
