Collecteur enterré JANSEN powerwave collect

Flexible, sûr et performant

Idéal pour le chauffage et la production d'eau chaude, le collecteur enterré JANSEN powerwave collect offre l'avantage d'être moins cher et moins encombrant qu'un collecteur de surface. La mise en place près de la surface garantit une régénération constante, et l'installation ne fait pas courir de risque géologique.

Le haut rendement du tube annelé JANSEN powerwave constitue un autre facteur de performance décisif. L'énergie présente dans le sol peut être mieux captée. Grâce à la structure annelée, la surface disponible pour capter l'énergie est plus grande. À titre de comparaison : habituellement, on utilise pour les collecteurs de surface des tubes lisses d'un diamètre de 32 mm. Ces tubes ont une surface plus de deux fois plus petite que les tubes annelés JANSEN powerwave. Avec une capacité de 2,27 litres par mètre de tube, le JANSEN powerwave offre en outre un très grand volume d'accumulation d'énergie. La courbe de température du fluide caloporteur circulant et en mode intermittent est ainsi améliorée, et la pompe à chaleur atteint un plus haut rendement dans la production d'eau chaude. La grande section du tube garantit une faible résistance hydraulique, ce qui réduit la consommation électrique de la pompe de recirculation du fluide caloporteur et optimise l'efficacité énergétique de l'ensemble du système.

Le tube annelé JANSEN powerwave est fabriqué en PE 100 RC de nouvelle génération, de haute qualité, insensible aux encoches, à l'aide de procédés novateurs. Les produits sont certifiés sur la base des normes de qualité actuelles et satisfont aux exigences de SIA 386/6, de la fiche ÖWAV 207 et de VDI 4640.

vers l'outil de planification JANSEN powerwave collect



  • Détails du produit
  • Types de collecteurs
  • Vidéo

Diamètre extérieur
63 mm

Épaisseur
2.9 mm (SDR 22)

Rayon de cintrage minimal
0.45 m (à 20° C)

Capacité de remplissage
2.27 l/m de tube

Température de service
-20° C à +40° C

Matériau
PE 100 RC (Polyethylen resistant to crack)

Applications

  • Chauffage
  • Refroidissement (Free Cooling)
  • Production d'eau chaude

Distances minimales recommandées

  • à des constructions 2 mètres
  • à des conduites d'alimentation 1 mètre
  • entre les tranchées 3 mètres
  • à la limite de la parcelle 1 à 2 mètres

Autres remarques

  • Il est nécessaire d'observer les prescriptions et conditions locales.
  • Ne pas poser les collecteurs enterrés sous des surfaces imperméabilisées ou des arbres à racines profondes
  • Enrober le cas échéant les tubes de sable (arrosé d'eau, de préférence).
  • Il est déconseillé d'installer les tubes dans du gravier sec, en raison des mauvaises caractéristiques thermiques de ces sols.

Exécutions

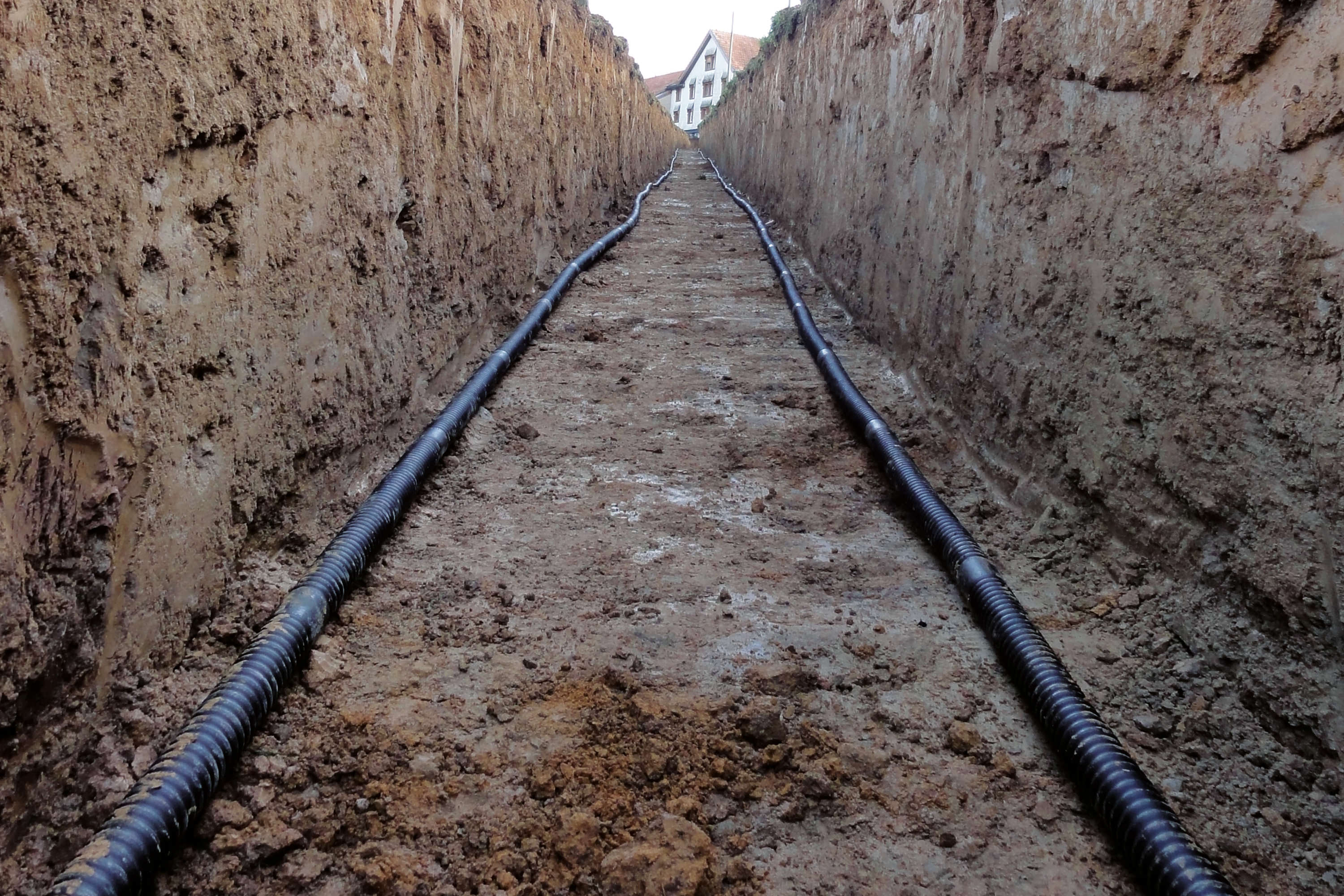

  • 1 tube à une profondeur de 1,5 m
  • 2 tubes à une profondeur de 1,5 m
  • 4 tubes à une profondeur jusqu'à 2 m
  • Exécutions sur mesure possibles

Agréments / Certifications

  • Directive SKZ HR 03:44
  • Marque d'homologation SKZ A698
  • EN 10204-3.1
  • Matériau selon PAS 1075

Produits complémentaires

  • Systèmes de distribution
  • Raccords et manchons électrosoudables
Plastic Solutions

1 TEA = température extérieure annuelle moyennée ;
en dessous de 8 °C ou au-dessus d'une altitude de 800 m par rapport au niveau de la mer, un calcul plus précis est nécessaire

Collecteur enterré JANSEN powerwave collect
Collecteur enterré JANSEN powerwave collect
Collecteur enterré JANSEN powerwave collect
Collecteur enterré JANSEN powerwave collect
Collecteur enterré JANSEN powerwave collect
Collecteur enterré JANSEN powerwave collect

Téléchargements

  • Listes de prix accessoires géothermie
    Accessoires géothermie (1 Mo)
  • Homologations
    SKZ Certificat A698 (88 Ko)
  • Textes de soumissions
    JANSEN Systèmes de collecteur géothermiques (187 Ko)

Interlocuteur Géothermie

Vous vous intéressez à notre gamme étendue de prestations et de produits ou souhaitez obtenir des renseignements complémentaires ?

  • Service de vente intérieur
    +41 71 763 99 10
  • Réseau mondial de distribution

Services

Les services JANSEN ont pour but d'aider nos clients à planifier, concevoir et exécuter des installations géothermiques

Services

Références

Plastic Solutions

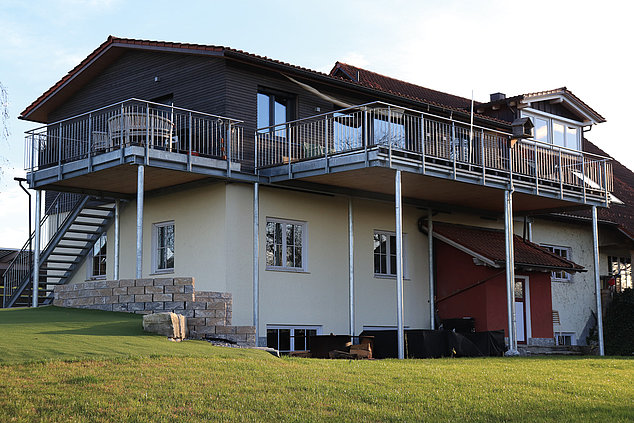

Collecteur enterré maison unifamiliale
