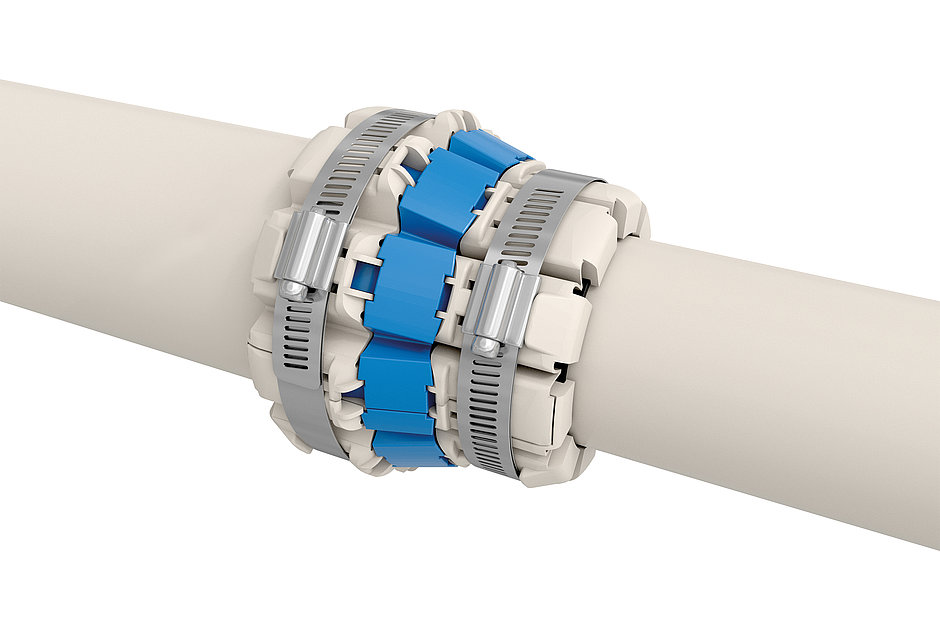

JANSEN combo

– raccordement toujours sûr

Le nouveau raccord JANSEN combo, est extrêmement flexible en raison de sa construction tripartite, sa réduction peut être extrêmement importante lors de sa fixation aux tubes à raccorder. Il en résulte un ajustement impeccable et une adaptation optimale du composant aux géométries des tubes.

Le raccord rotatif articulé convient à la jonction de conduites d’égout dans tous les matériaux usuels tels que fonte, acier, PP, PE, PVC, grès-cérame. Il relie des tubes lisses ou ondulés dans les plages nominales DN 110 à DN 400. Il peut être utilisé à la verticale comme à l’horizontale dans le sol comme sous crépi. Autres dimensions sur demande.

Avantages

  • Pas de pénétration d’eau
  • Jonction de différents diamètres extérieurs et matériaux
  • Montage simple et rapide
  • Crée des jonctions mécaniques
  • Certification Qplus en cours, résistance à l’étirage jusqu’à 250 kg
  • Étanche jusqu’à 2.5 bar, coude jusqu’à 5°
  • Joint de battement emboîtable
  • Caractéristiques
  • Caractéristiques technique
  • Video

Dimensions Plage de serage mm Largeur mm Réduction mm Poids
100 102 - 133 130 31 0.95 kg
125 102 - 133 130 31 0.95 kg
150 123 - 161 130 38 1.2 kg
200 183 - 237 130 54 1.8 kg
250 218 - 261 150 43 2.8 kg
300 270 - 324 150 54 4.6 kg
400 345 - 415 190 70 7.2 kg



Énormes plages de serrage
Le raccord rotatif articulé tripartite, composé de profilés sur la partie extérieure et d’un élément de jonction, est extrêmement flexible de par sa construction, sa réduction peut être extrêmement importante lors de sa fixation aux tubes à raccorder. Il en résulte un ajustement impeccable et une adaptation optimale du composant aux géométries des tubes.

Matériau et faits
Le raccord JANSEN combo se compose d’une manchette d'étanchéité réductible en gomme élastomère (EPDM), d’un élément de fixation réductible en polypropylène et de deux rubans en acier inox (V2A) servant à la répartition de la force pour une adaptation séparée et continue du diamètre des deux côtés.

Recommandations d'homologation Q-plus
La recommandation d’homologation du raccord JANSEN combo est en cours.
Si vous avez encore des questions, veuillez vous adresser à nos techniciens des services intérieur et extérieur.
