Système de distribution JANSEN

Intelligents et simples, les systèmes de distribution JANSEN constituent dans chaque situation la bonne solution, avec ou sans regard.

JANSEN modular

La construction modulaire en plastique est la particularité du système JANSEN modular. Le nombre de circuits peut être composé arbitrairement. Avec une vanne d'arrêt dans le départ et le retour de chaque circuit. Le débit peut être reglé via la bague de réglage et un indicateur de débit intégré dans chaque circuit. Les raccords principales sont disponibles avec un tube lisse de 63 mm ou un filetage mâle de 1½". La fixation des robinets de remplissage/désaération et d'un manomètre/thermomètre est possible individuellement via la pièce de raccordement. Thermomètres sont aussi déjà intégré dans chaque circuit. Une fixation murale robuste et facile à monter est intégré au JANSEN modular kit de base.

Système de distribution JANSEN allinone

Les priorités du système de distribution allinone sont le montage simple et la compacité à un prix avantageux. Le set offre une solution idéale pour la plupart des applications. Les rampes distributrices et collectrices sont suffisamment grands pour être dimensionnés selon la norme SIA 384/6 et offrent une faible résistance hydraulique. Tous les composants sont en matériaux de qualité supérieure; le système est certifié par le SKZ. Les liaisons soudées répon-dent aux normes DVS 2207/1 et sont testées en usine.

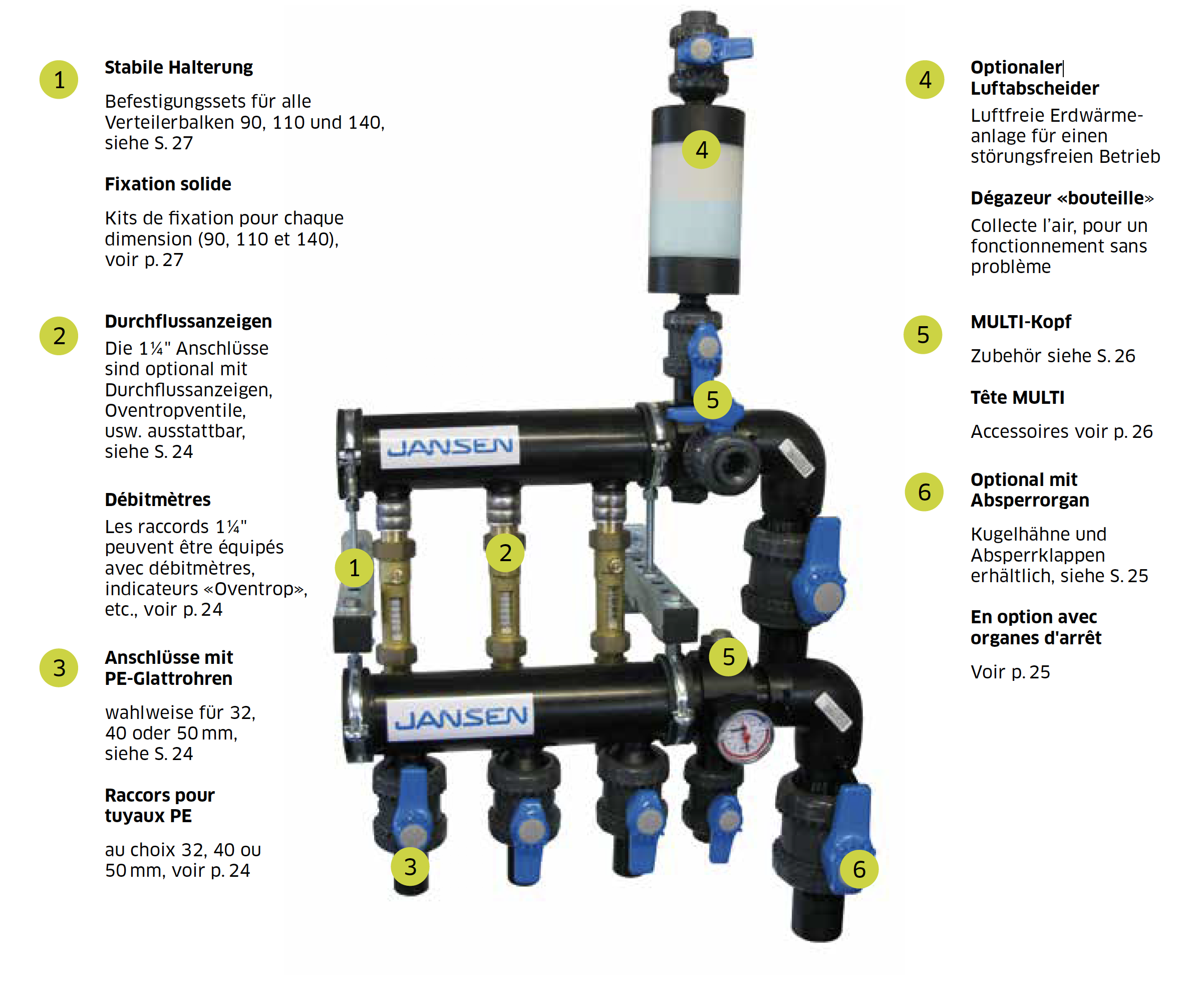

Système de distribution JANSEN MULTI

Le système multi offre une flexibilité totale dans le montage. La tête de distributeur multi permet une installation à 360° – debout, couché ou suspendu. Les raccords de rinçage de 1" fourni, et divers accessoires, tels que des purges d'air supplémentaires, une bouteille de
collecte d'air JANSEN ou des thermomètres/manomètres, peuvent être positionnés librement de tous les côtés. La rampe distributrice multi-V et la rampe collectrice multi-S sont fabriquées de matériaux de haute qualité, optimisées hydrauliquement et certifiées par le SKZ. Toutes les soudures sont effectuées et testées en usine. La rampe multi-V avec robinets à boisseau sphérique peut aussi être utilisée comme une rampe collectrice, mais la rampe multi-S est adaptée pour le raccordement de débitmètres avec ses écrous-raccords 1¼". Des conceptions spéciales sont disponibles sur demande.

Matériaux
PE, acier inoxydable (clapets d'arrêt), laiton (raccords et transitions)

Dimensions

  • Raccordement des circuits de fluide caloporteur : 32, 40, 50 mm
  • Raccordement de la pompe à chaleur : 50, 63, 90, 110 mm

Exécutions

Grand éventail de versions et exécutions sur mesure

Agréments / Certifications

  • Soudures conformes à DVS
  • Agrément et surveillance SKZ

Produits complémentaires

  • Raccords et manchons électrosoudables
  • Indicateurs de débit et raccords d'arrêt
  • Indicateurs de pression et de température
  • Purgeurs et collecteurs d'air
  • Kits de fixation
  • Passages de tube
